تجهیزات جوشکاری اتوماتیک سیلندر روغن هیدرولیک دستگاه جوش درزگیر محفظه

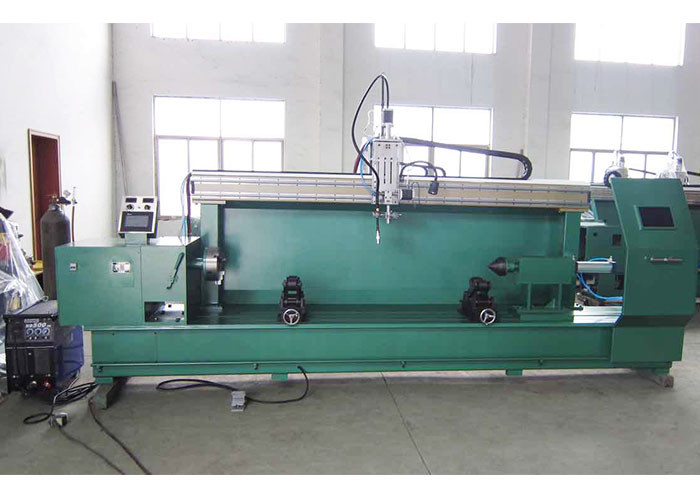

دستگاه جوش درزگیر دور افقی اتوماتیک هیدرولیک روغن هیدرولیک

الزامات قطعه کار:

1) جوشکاری جوشکاری: جوشکاری سیلندر و استوانه پایین V ، جوش U شکل ، جوش سیلندر و فلنج فلنج؛

2) مواد: لوله استیل ST 52 Baked و Shank Steel SAE 1045؛

3) قطر سیلندر: 450 ¢ 40 450 میلی متر؛

4) طول قطعه کار: 100 ~ 3000 میلی متر؛

5) ضخامت استوانه: 5 ~ 50 میلی متر.

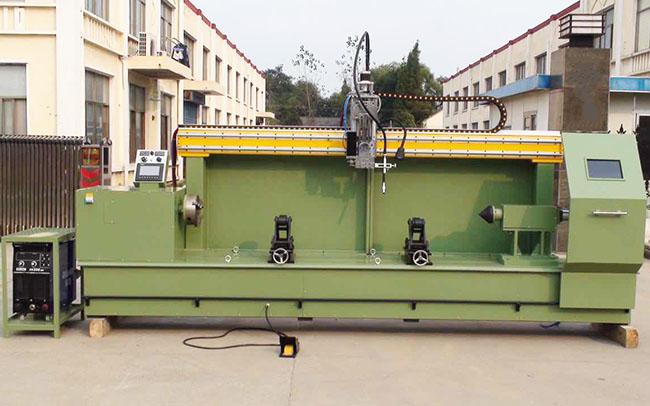

نمای کلی تجهیزات:

الزامات عملکردی:

1) جوشکاری V شکل استوانه و کف سیلندر و جوش فیله را بین استوانه و فلنج جوش می بخشد.

2) دستگاه جوش عددی حالت اتخاذ حالت چرخش قطعه کار و رفع اسلحه جوش؛ مشعل جوش مجهز به مکانیزم تنظیم میکرو و دستگاه تنظیم زاویه دو محور است که می تواند زوایای مختلف جوش را تنظیم کند. بلند کردن مشعل جوش توسط موتور کنترل می شود ، موتور پله ای اسلحه جوش را به سمت نوسان سوق می دهد. دستگاه پرتاب دمنده کنترل فشار هوا را تصویب می کند. سر دستگاه از سه پایه نگهدارنده پنجه استفاده می کند. دستگاه می تواند به صورت خودکار ، دستی و نیمه اتوماتیک کار کند.

3) تجهیزات برای تحقق تولید خودکار فرآیند ، سیستم کنترلر قابل برنامه ریزی (PLC) را اتخاذ می کنند.

ویژگی های اصلی :

1) فرآیند جوشکاری: جوشکاری CO2 اتخاذ شده ، قطعه کار چرخانده شده و مشعل جوش نوسان و جوش چند لایه است.

2) قدرت جوشکاری: منبع تغذیه جوشکاری با استفاده از دستگاه جوش محافظ محافظ گاز به همراه فیدر سیم.

3) الزامات موقعیت جوش: بستن موقعیت افقی ، بهره برداری.

4) ساختار دستگاه ویژه: ابزار دستگاه جوش از فلز كربن ساخته شده است كه جامد و پایدار است. مکانیزم فعال و بدنه فشار در هر دو انتهای دستگاه تنظیم شده است. سر ثابت است و قسمت دم دستی قابل تنظیم است.

5) سر دستگاه فعال: چرخش قطعه کار توسط موتور فرکانس متغیر + کاهنده + بستن سه فک رانده می شود. حرکت پایدار و تنظیم سرعت پایدار است. کل دندانه دارها توسط ریل ها هدایت می شوند (اجزای سازگار با طول های مختلف).

6) Tailstock: قسمت بالای تنگ نوک فشار هوا را تصویب می کند.

7) مکانیزم حرکت مشعل جوشکاری: فشار هوا را برای کنترل بالابر مشعل پذیرفته است. چرخش مشعل جوش توسط موتور فاصله بالایی بین لایه ها دارد. اندازه نوسانات چپ و راست مشعل جوش قابل تنظیم است که با توجه به نیاز تولید قابل تنظیم است.

8) مکانیزم براکت: وقتی قطر قطعه کار با تنظیم باز شدن قاب غلتکی متفاوت باشد ، مرکز همچنان با مرکز چرخش سازگار است.

9) بدنه محافظ درب و جعبه: درب کشویی متحرک در قسمت جلویی تهیه شده است ، مجهز به شیشه محافظ جوشکاری برای رعایت شرایط جوشکاری و جلوگیری از اشعه محافظت از قوس و آسیب رساندن به جوشکاری در بدن انسان ، یکپارچه با درب ، دستگاه زیبا به نظر می رسد.

10) سیستم کنترل فشار هوا: تلسکوپی نوک بالا ، طراحی سیستم با استانداردهای ملی مطابقت دارد.

11) سیستم کنترل الکتریکی: کنترلر قابل برنامه ریزی (PLC) به عنوان واحد اصلی کنترل استفاده می شود و نقطه خروجی توسط رله میانی محافظت می شود. صفحه لمسی صفحه نمایش چینی به عنوان یک رابط گفتگوی تنظیم پارامتر استفاده می شود. صفحه لمسی می تواند ولتاژ و جریان جوش هر لایه را تنظیم کند. سرعت جوش و سرعت چرخش هر لایه را با عملکرد اتوماتیک بلند کردن مشعل ، عملکردهای دستی و اتوماتیک تنظیم کنید.

12) تنظیم مشخصات جوشکاری دیجیتالی کامل بر روی کنسول قابل تحقق است ، تنظیمات قابل اجرا است ، می توان سرعت جوش را بصورت بی سیم تنظیم کرد ، صفحه نمایش عددی ، از پیش تعیین شده تعداد حلقه های جوشکاری.

13) کابینت های کنترل الکتریکی و جعبه های عملیاتی را بطور جداگانه تنظیم کنید ، از زنجیرهای استاندارد مخزن کابل برای گرفتن کابل ، لوله های هوا و غیره استفاده کنید

14) دستگاه حفاظت: اگر تجهیزات غیر طبیعی باشد ، دستگاه به طور خودکار متوقف می شود و ثابت باقی می ماند و تماس از سر گرفته می شود.

15) رنگ تجهیزات: رنگ آبی ، سبز سیب یا رنگ مشخص شده توسط کاربر است (کاربر نیاز به تهیه کارت رنگ استاندارد دارد).

پیکربندی اصلی:

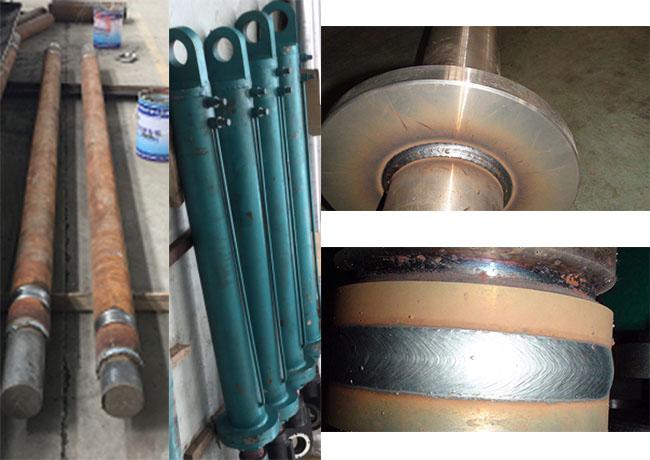

عکس قطعه جوشکاری:
