برجسته کردن:
                                                                                                                                                                                                                                                دستگاه جوش برش پرتو, ماشین جوش الکترود


ولتاژ:	380V، 3PH، 50HZ یا مشتری	قدرت کل:	0.75X2 + 11KW
خدمات aftersale مربوط:	مهندسین در دسترس برای خدمات	اندازه کلی ماشین:	4450X2935X3185mm
رنگ:	آبی، خاکستری یا سفارشی	گارانتی:	1 سال

ولتاژ:	380V، 3PH، 50HZ یا مشتری
قدرت کل:	0.75X2 + 11KW
خدمات aftersale مربوط:	مهندسین در دسترس برای خدمات
اندازه کلی ماشین:	4450X2935X3185mm
رنگ:	آبی، خاکستری یا سفارشی
گارانتی:	1 سال

U نوع جعبه خط تولید خط اتوماتیک دستگاه برش 380V 3PH 50HZ

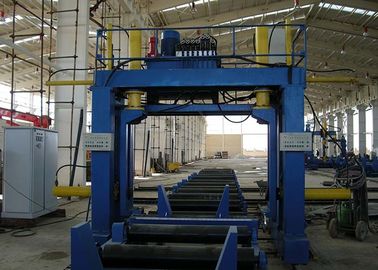

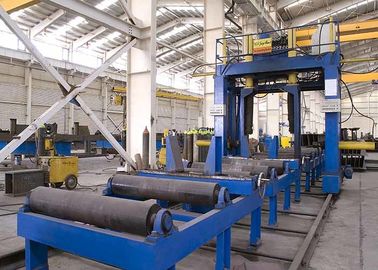

SBZ12 جعبه Beam Assembly ماشین

امکانات:

3 مدل بر اساس ارتفاع پرتو H-beam: 1500، 1800 و 2000mm

فرآیند شامل بستن و محور وب و فلنج با انتقال هیدرولیکی

سیستم کنترل سازگار با کنترل کننده PLC ژاپن میتسوبیشی است

هر دو طرف از طریق سیستم مکانیکی چسبیده و تراز میشوند، اطمینان از موقعیت وب و فلنج عرض مختلف در محدوده مشخص دقیق تنظیم خودکار، بدون نیاز به تنظیم هر غلتک excentricity زمان

تیر بالا مطبوعاتی با 4 گروه راست و چپ مسیر هدایت شده، تضمین ثبات فشار دادن

دستگاه جوش اتوماتیک جوشكاری با استفاده از سیلندر روغن مقاوم در برابر روغن، بدون ورودی هوای فشرده، نوار نقاله خروجی و سیستم خمیدگی دریچه ورودی در بخش ها، طول و مقدار را می توان با توجه به طول قطعه کار

استفاده از قفسه هیدرولیکی برای تنظیم فشار در هر دو طرف می تواند هماهنگی در انتهای قسمت وب و فلنج را در طول مونتاژ تضمین کند

پارامترهای فنی:

عرض پرتو BOX	300 تا 1200 میلیمتر
ارتفاع پرتو جعبه	300 تا 1200 میلیمتر
طول پرتو جعبه	4،000 ~ 15،000mm
حداکثر ظرفیت بارگیری	20t
سرعت حرکت قاب	4/6 متر در دقیقه
فشار سیستم هیدرولیک	14 مگاپاسکال
حداکثر فشار کار سیلندر چپ و راست	15t
حداکثر فشار سیلندر روغن	30 تن
حداکثر سیلندر روغن سمت راست	800 میلیمتر
سیلندر حداکثر سیلندر روغن	900 میلی متر
حرکت قدرت موتور	0.75w × 2
قدرت موتور ایستگاه پمپ	11 کیلو وات
قدرت رولر نوار نقاله (تک ماشین بدون غلطک نوار نقاله)	2.2 کیلو وات
سرعت انتقال نوار نقاله غلتکی	9.3 متر در دقیقه
