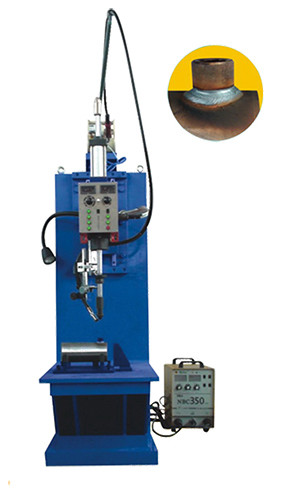

تجهیزات جوشکاری اتوماتیک بنزین روغن سیلندر روغن پورت ، دستگاه جوشکاری TIG / MIG

تجهیزات جوشکاری اتوماتیک بنزین روغن سیلندر روغن پورت ، دستگاه جوشکاری TIG / MIG

برنامه های کاربردی:

جوش طولی اتوماتیک با کیفیت بالا و اعوجاج کم استوانه های فلزی و صفحات تراز شده ساخته شده از فولاد ضد زنگ ، آهن ، آلومینیوم و برنج.


امکانات:

1. دستگاه جوش اتوماتیک درگاه نفت برای جوشکاری پایه و سیلندر توپ سوپاپ توپ مناسب است. این دستگاه توسط موتورها کنترل می شود و توسط PLC کنترل می شود و به کمک رله الکتریکی کنترل می شود ، بنابراین می توان جوشکاری خودکار را انجام داد. جریان جوش و جوشکاری را می توان در پانل بهره برداری قرار داد. از سطح اتوماسیون بالایی برخوردار است. این دستگاه از قسمت مشعل جوشکاری مشعل ، سیستم پنوماتیک ، سیستم کنترل الکتریکی و منبع قدرت جوشکاری سپر گاز تشکیل شده است.

2. دستگاه از نوع عمودی است ، از قسمت نگهدارنده قطعه کار ، قسمت کنترل فنی مشعل تشکیل شده است. قاب ماشین ، منبع قدرت جوش MIG ، فیدر سیم ، ساختار کپی کردن شکل.

3. جوشکاری قسمت کنترل خودکار مشعل
قسمت بالابر مشعل جوشکاری: شامل استوانه پنوماتیک پایه ، ریلی و مشعل بود. از آن برای مشعل بالا و پایین استفاده می شود که می توان سرعت را توسط دریچه تنظیم تنظیم کرد. زمان مشعل بالا و پایین می تواند توسط PLC تنظیم شود.
- قسمت متحرک مشعل دور مشکی: از محورهای چرخشی مشعل و چرخ دنده تشکیل شده است.
این دستگاه اتخاذ می کند: قطعه کار ثابت بر روی میز ، مشعل در اطراف قطعه کار. برای راحتی ، سرعت جوش را می توان در PLC تنظیم کرد.
قسمت تنظیم تنظیم دقیقه را پایین و پایین بکشید: این برنامه شامل Spring.roller بود.
-پینوماتیک: دارای استوانه پنوماتیک است.

4. سیستم کنترل الکتریکی
استاندارد ولتاژ: 380V-50Hz-3ph. این شامل PLC ، قسمت رانندگی و کابل های مرتبط برای اتصال بود. بنابراین ، می تواند جوشکاری خودکار تجهیزات را تحقق بخشد.

پارامترهای فنی:

نمای کلی تجهیزات:
تجهیزات عمدتاً برای جوشکاری سیلندر روغن و درگاه روغن گرد مناسب است. تجهیزات توسط موتور هدایت می شوند. سیستم کنترل توسط یک کنترلر قابل برنامه ریزی (PLC) کنترل می شود ، که با کنترل رله تکمیل می شود ، بنابراین کنترل اتوماتیک جوش را به طور پیوسته تنظیم می کند. ولتاژ جریان جوش را می توان به طور مستقیم بر روی پانل بهره برداری قرار داد. كیفیت كل دستگاه قابل اعتماد ، ظاهر زیبا و درجه اتوماسیون بالا است.
پایه دستگاه از آهن V شکل به عنوان براکت کمکی استفاده می کند که برای انواع مختلف سیلندرهای روغن مناسب است. این دستگاه عمدتا از یک مکانیزم رانندگی مشعل جوش ، یک سیستم پنوماتیک ، یک سیستم کنترل الکتریکی و یک دستگاه جوش برقی تشکیل شده است.



برنامه جوشکاری خودکار:
روند خاص به شرح زیر است: مقدار جریان و ولتاژ را مطابق با الزامات تولید تنظیم کنید the زاویه مشعل جوش را تنظیم کنید ection تشخیص گاز → سیلندر مشعل پایین تر گسترش یافته است → استوانه مشعل پایین تر است. به حالت آماده شده → تعویض دستی به اتوماتیک → شروع → قوس الکتریکی rot چرخش مشعل جوش به پایان رسید → قوس زنی angle ادامه کار زاویه تنظیم کار (بعد از جوشکاری ، زاویه خالی بودن صفر نیست) → مشعل به مبدا معکوس می شود → یک چرخه کاری کامل شد .
در حین چرخش مشعل جوشکاری ، مکانیزم های تنظیم ریز بالا و پایین نیز مشعل جوش را به بالا و پایین هدایت می کنند تا نیازهای خط خط تقاطع را تکمیل کند.

پیکربندی اصلی:

عکس قطعه جوشکاری:
