جزئیات محصول
محل منبع: چين
نام تجاری: Metalwork
گواهی: CE, ISO, CCC
شماره مدل: CNC4-6P500
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: negotiable
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 40 روز
شرایط پرداخت: اعتبارات اسنادی T/T
قابلیت ارائه: مجموعه 100 در هر ماه
کابل های موتور و سروو: |
کابل های سرو پانل پاناسونیک ژاپن |
ظرفیت برش پلاسما: |
فولاد خفیف پیرس 22 میلی متر |
راه رانندگی: |
درایو تک |
نوع برش: |
پلاسما |
نرم افزار کنترل: |
لوله FLSK |
گارانتی: |
1 سال |
کابل های موتور و سروو: |
کابل های سرو پانل پاناسونیک ژاپن |
ظرفیت برش پلاسما: |
فولاد خفیف پیرس 22 میلی متر |
راه رانندگی: |
درایو تک |
نوع برش: |
پلاسما |
نرم افزار کنترل: |
لوله FLSK |
گارانتی: |
1 سال |

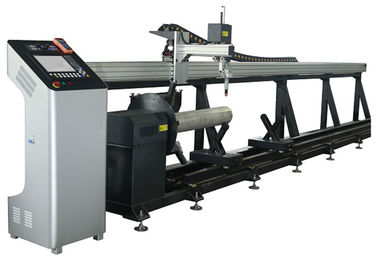

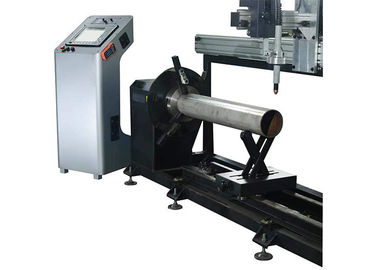

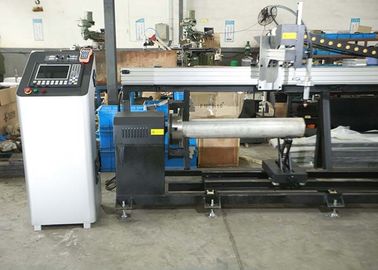

Tub Master 2 Axis CNC Plasma Milt Cutting لوله فولادی با موتور پاناسونیک
جزییات محصول:

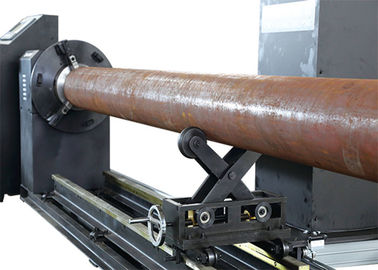

1) از این طرح به سبک gantry استفاده می شود که به موازات لوله است. تراکتور با ابزار بالابری نصب شده بر روی پرتوی حیاط. لوله به وسیله فک چاک ثابت می شود و دارای حامیان لوله متحرک و قابل تنظیم است که روی ریل ها و زیر لوله قرار دارند.
2) هنگام برش ، سیستم کنترل CNC حرکت تراکتور و چرخش لوله را کنترل می کند تا لوله را برش دهد. تمام ثبات کار دستگاه و می تواند در طولانی مدت مورد استفاده قرار گیرد. بهره برداری آسان و راندمان بالا.
3) کار با قطر 50-500 میلی متر بدون لوله های برش باریک.
داده های دستگاه:
قطر برش موثر: | 50-500 میلی متر |
طول برش موثر: | 6000 میلی متر |
حداکثر وزن لوله: | 1000 کیلوگرم |
سرعت چرخش دارای رتبه: | 0-15 دور در دقیقه |
بیضی لوله: | ≤2 |
| مقدار لوله استنت: | 4 مجموعه |
| حداکثر زاویه باریک: | بدون عملکرد تابشی |
| دقت Bevel: | بدون عملکرد تابشی |
| فاصله بلند کردن مشعل (Z): | 10210 میلی متر |
دقت کار: | ± 0.2 میلی متر در متر |
تنظیم آسانسور و پایین: | کنترل ارتفاع و کنترل از راه دور (PLASMA THC هنگام برش ارتفاع مشعل را کنترل می کند) |
جدول برش: | برش و فیبر برش لوله |
تسویه ایمنی: | سوئیچ توقف اضطراری |
ورودی برق: | تک فاز AC220V + 3Phase AC 380V |
مشخصات و مشخصات اساسی:
پرتوی محکم با اتلاف گرما ، همراه با جوش و پس از پردازش کاهش استرس. این اطمینان حاصل کنید که پرتوی قوی و تحریف سخت است.
1) طول راه آهن محور X: 7000 میلی متر
2) سیستم رانندگی محور X: حرکت TORCH با توجه به مسیر لوله (موتور پله با راننده و جعبه دنده)
3) محور Y قطر چاک: φ50-500 میلی متر
4) سیستم رانندگی محور Y: PXE ROTATING AXIS (سروو موتور دیجیتال PANASONIC servo 750W با درایور و جعبه دنده)
5) سیستم محور محور Z: بلند کردن محور بالا و پایین
6) جابجایی گاز و کابل با محور X و Y: زنجیره کابل صنعتی سنگین
7) راه آهن محور X: راه آهن با کیفیت بالا 24 کیلوگرم در متر
8) کابینت کنترل ، کابینت برقی ، کابینت با فرکانس بالا: با اجزای OMRON ، SIEMENS ، اتصال سیم ترمینال SCHNEIDER
شرایط سایت مورد نیاز دستگاه:
1. ولتاژ مورد نیاز:
1) 3 × 400v ± 10٪ / 50Hz ، 220v ± 10٪ / 50Hz
2) پایداری ولتاژ سه فاز کمتر از 5 ±
3) عدم تعادل ولتاژ سه فاز کمتر از 2.5٪
4) با استفاده از منبع تثبیت ولتاژ پیشنهاد شده است.
توجه: مقاومت در برابر سطح ≤10.
2. فشرده سازی فشار هوا (برش پلاسما):
1) نیاز به پرواز: 0.9m3 / min
2) فشار گاز: 8.3kg / cm2
3) درجه حرارت نقطه شبنم از 5 درجه سانتیگراد تجاوز نمی کند: مقدار روغن 0-03ppm ذرات جامد≤0.01 میکرون
4) پیشنهاد شده با استفاده از کمپرسور هوا بدون روغن ، خشک کن انجماد و فیلتر فوق العاده (سیستم نمی تواند اجزای زنگ زدگی داشته باشد).
3. لوله برش باید از سطح صاف انحراف بیضی شکل کمتر از قطر 5 میلی متر باشد. رسیدن به استاندارد ISO.
4- دمای کار: -10 درجه سانتی گراد -45 درجه سانتی گراد
رطوبت: <90٪ ، بدون چگالش
محیط اطراف: تهویه ، بدون لرزش بزرگ
نمونه برش:
