تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک

تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک

  • تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
  • تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
  • تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
  • تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
  • تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
تجهیزات جوش تجهیزات جوش برقی HB برای جوش متقابل لوله های اتوماتیک
جزئیات محصول:
محل منبع: چین
نام تجاری: Metalwork
گواهی: CE, ISO, CCC
شماره مدل: سری HB
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiable
جزئیات بسته بندی: منفذ برهنه در ظرف، جعبه کنترل الکتریکی در جعبه های پلاستیکی
زمان تحویل: 30 روز
شرایط پرداخت: اعتبارات اسنادی T/T
قابلیت ارائه: مجموعه 100 در هر ماه
مخاطب
توضیحات محصول جزئیات
وزن: 100KG-50000 کیلوگرم راه کار: Hand Cotrol از راه دور
راه تنظیم: فرکانس کنترل زاویه لغو جدول: 0 ~ 90 درجه
قطر جدول: 400-4000 میلیمتر تابع: تلنگر اتوماتیک
برجسته:

ماشین آلات خط لوله جوش

,

تجهیزات جوشکاری خط لوله

موقعیت جوش جوشکاری HB

موقعیت جوش جوش شامل انواع مختلف است و معمولا با سیستم جوش اتوماتیک، مانند دستگیره و ماشین جوشکاری ترکیب می شود. با چرخاندن و بالا بردن میز کار، جوشکاری و اتصالات می تواند در موقعیت مناسب واقع شود. اگر با سایر دستگاه های جوشکاری ارتباط برقرار شود، می توان آن را به ماشین جوشکاری نیم اتوماتیک یا کامل تبدیل کرد. جابجایی میز کار می تواند از تغییر سرعت الکترومغناطیسی یا کنترل فرکانس استفاده کند.

به دلیل بی ثباتی و گرانش، بهتر است یک نوع بزرگتر را برای قطعه طولانی و یا کسانی که دارای انحراف مرکز گرانش هستند انتخاب کنید. شکل و وزن قطعه کار، فرآیند و روش کار ارائه می شود ، شرکت ما باید طرح سریع خود را به ارمغان بیاورد .

امکانات:

  • این شامل نوع وظیفه نور و هی، نوع L، نوع سر و دم، نوع 2 محور، جدول چرخش و غیره است.

  • این می تواند چرخش در 360 درجه و چرخش در 0 درجه -90 / 120 درجه، و می تواند با جوش استفاده شود.

  • اینورتر فرکانس را برای کنترل سرعت چرخش برای اطمینان از چرخش هموار می پذیرد.

  • ظرفیت بارگذاری متفاوت از 100 کیلوگرم به 50 تن.

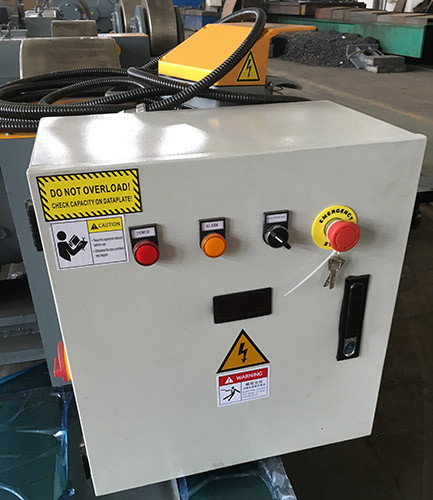

  • کنترل سوئیچ محدود و کنترل از راه دور برای اطمینان از دقت موقعیت و ایمنی.

  • قطعات الکتریکی ABB، Schneider یا زیمنس در دستگاه ما به کار رفته است.

  • سفارشی یا غیر استاندارد در دسترس برای نیازهای خاص مشتری .

پارامترهای فنی:

مدل HB1 HB6 HB12 HB20 HB30 HB50 HB80 HB100 HB150 HB200 HB300 HB500
وزن بارگذاری کیلوگرم 100 600 1200 2000 3000 5000 8000 10000 15000 20000 30000 50000
چرخش دور سرعت 0.1-1 0.1-1.1 0.1-1 0.09-0.9 0.08-0.8 0.07-0.7 0.06-0.6 0.06-0.6 0.05-0.5 0.05-0.5 0.04-0.4 0.04-0.4
سرعت شیب سرعت rpm 2 0.8 0.5 0.4 0.3 0.2 0.14 0.14 0.14 0.14 0.10 0.10
دیوار کار جدول میلیمتر φ400 φ800 φ1000 φ1200 φ1400 φ1600 φ2000 φ2000 φ2200 φ2500 φ3000 φ4000

حداکثر مرکزیت

فاصله میلیمتر

100 150 200 250 250 250 200 200 200 200 200 200
حداکثر فاصله مرکز گرانش mm 150 250 250 300 400 400 400 400 500 630 630 800
زاویه چرخش میز کار جدول 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120
قدرت موتور در حال چرخش کیلووات 0.06 0.37 0.75 1.1 1.5 1.5 2.2 3 3 4 4 5.5
نیروی محرک kW 0.18 0.55 1.1 1.5 2.2 3 4 4 5.5 7.5 7.5 11
دیافراگم در 90 درجه mm ≤600 ≤1500 ≤1500 ≤2000 ≤2300 ≤2800 ≤3200 ≤3200 ≤3400 ≤3400 ≤4200 ≤500
بعد، ابعاد، اندازه ل mm 740 1300 1500 1700 2046 2400 2900 2900 3525 3675 4200 5600
H mm 420 900 1000 1200 1400 1860 1970 1970 2252 2270 2700 3600
B mm 527 1000 1200 1200 1680 1730 2260 2260 2270 2750 3300 4400
وزن تجهیزات کیلوگرم 70 700 1000 2000 3350 4300 8000 8200 14000 17000 20000 27000
راه تنظیم سرعت سرعت چرخش VFD (MOTOR BREAK COMMON)
سرعت چرخش ثابت (موتور ترمز معمولی)

کاربرد:


1. عروق فشار
2. صنایع تولید لوله
3. تولید برق باد
4. ساخت مخزن ذخیره سازی شیمیایی و سوخت
5. هر کار سنگین استوانه ای

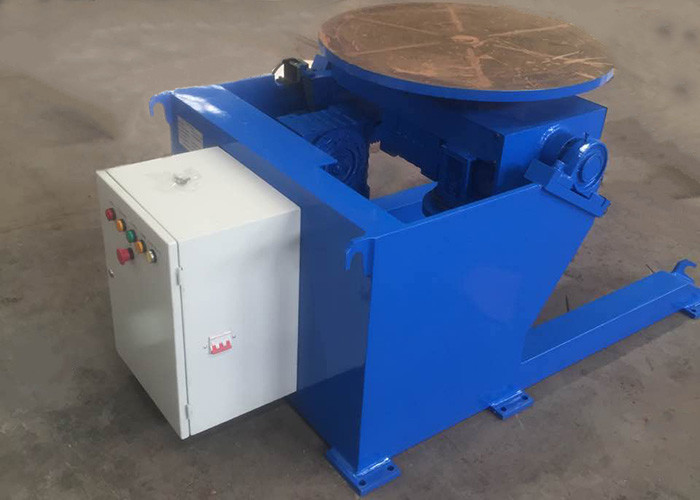

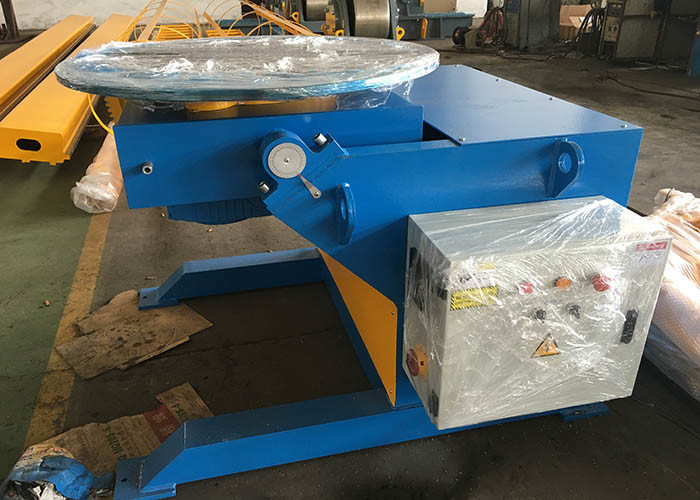

نمایش محصول:

  • چرخش از worktable تصویب کنترل فرکانس است، می تواند بی نهایت چرخش.

  • موقعیت جوش دارای زاویه کج بزرگ است، محدوده کج شدن از 0 تا 120 درجه است.

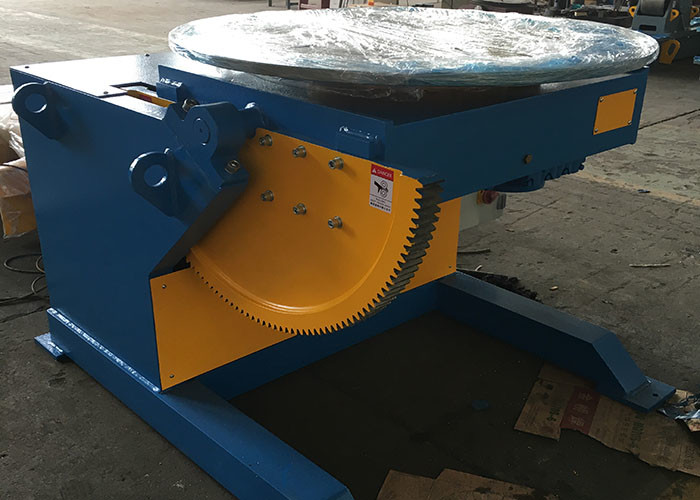

  • این انتقال دنده را تصویب می کند، چرخ دنده دوام دارد و پس از ساخت جعبه خدمات طولانی دارد.

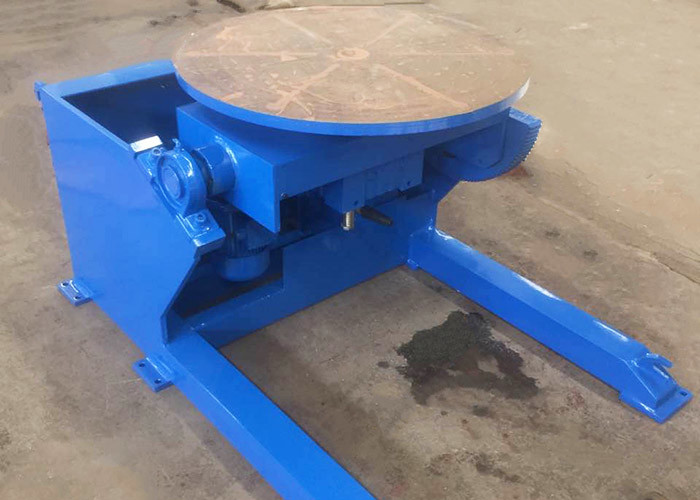

  • علامت تیک متمرکز با شکاف نوع T وجود دارد که برای تثبیت قطعه کار راحت است.

  • با توجه به ظرفیت امتیازات مشخصات مختلف می توان سفارشی.
