جزئیات محصول
محل منبع: چین
نام تجاری: Metalwork
گواهی: CE, ISO, CCC
شماره مدل: سری HBT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: negotiable
جزئیات بسته بندی: منفذ برهنه در ظرف، جعبه کنترل الکتریکی در جعبه های پلاستیکی
زمان تحویل: 30 روز
شرایط پرداخت: اعتبارات اسنادی T/T
قابلیت ارائه: مجموعه 100 در هر ماه
وزن: |
100KG-50000 کیلوگرم |
استفاده: |
چرخش افقی برای جوش |
قطر جدول: |
400-4000 میلیمتر |
ولتاژ: |
3 Ph، 380V، 50Hz |
رنگ: |
آبی، خاکستری یا سفارشی |
گارانتی: |
1 سال |
وزن: |
100KG-50000 کیلوگرم |
استفاده: |
چرخش افقی برای جوش |
قطر جدول: |
400-4000 میلیمتر |
ولتاژ: |
3 Ph، 380V، 50Hz |
رنگ: |
آبی، خاکستری یا سفارشی |
گارانتی: |
1 سال |

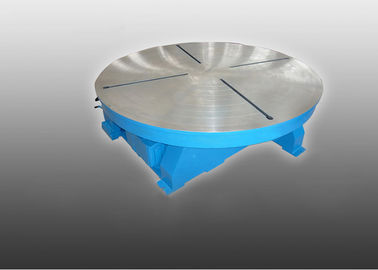

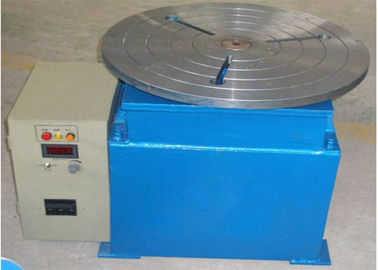

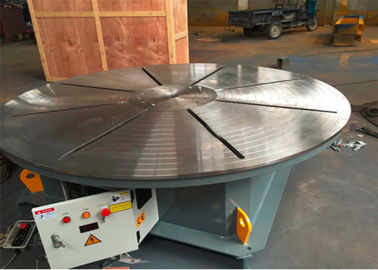

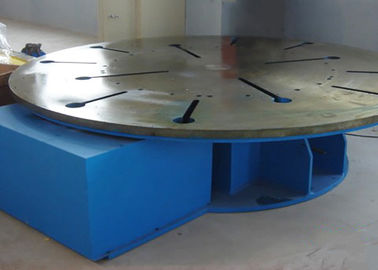

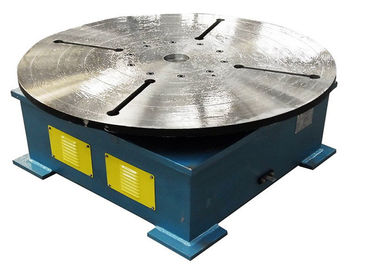

جدول جوشکاری چرخش افقی HBT
ما انواع مختلفی از بازی های رایانه ای داریم، مثلا HB01، HB03، HB10 و غیره. همچنین ما می توانیم ماشین را با توجه به قطعه کار مشتری طراحی کنیم. شما می توانید سرعت نوبت را تعیین کنید.
امکانات:
1. با بازوی اتوماتیک ربات جوش اتوماتیک استفاده کنید.
2. ولتاژ دیگر مانند 220V / 380V 50Hz همه در دسترس هستند.
3. سرعت چرخش 05.05 ~ 05 است. rpm در خروجی دیجیتال در جعبه الکتریکی.
4. جدول جوشکاری روشن می تواند 360 درجه چرخش توسط کنترل VFD، عملیات در جعبه کنترل دست.
5. اندازه جدول 2000 میلی متر با سوراخ ویژه در مرکز جدول درخواست شده توسط مشتریان.
6. کنترل می شود جعبه کنترل از راه دور، سوئیچ اختیاری پایه و یا زاویه چرخش اگر شما می خواهید.
7. با پیچ M24 T شکل، می توانید قطعه کاری خود را بر روی میز برای چرخش و جوش تعمیر کنید.
پارامترهای فنی:
| مدل | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| وزن بارگذاری کیلوگرم | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| چرخش دور سرعت | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| سرعت شیب سرعت rpm | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| دیوار کار جدول میلیمتر | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
حداکثر مرکزیت فاصله میلیمتر | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| حداکثر فاصله مرکز گرانش mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| قدرت موتور در حال چرخش کیلووات | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| نیروی محرک kW | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| دیافراگم در 90 درجه mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤500 | |
| بعد، ابعاد، اندازه | ل mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| وزن تجهیزات کیلوگرم | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| راه تنظیم سرعت | سرعت چرخش VFD (MOTOR BREAK COMMON) | ||||||||||||
| سرعت چرخش ثابت (موتور ترمز معمولی) | |||||||||||||
کاربرد:
1. عروق فشار
2. صنایع تولید لوله
3. تولید برق باد
4. ساخت مخزن ذخیره سازی شیمیایی و سوخت
5. هر کار سنگین استوانه ای
