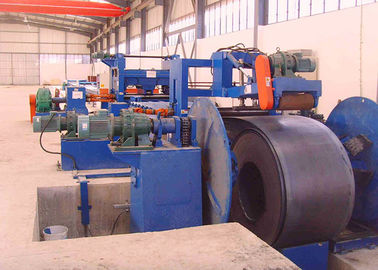

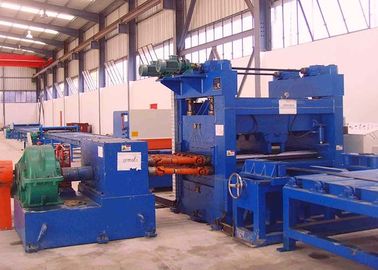

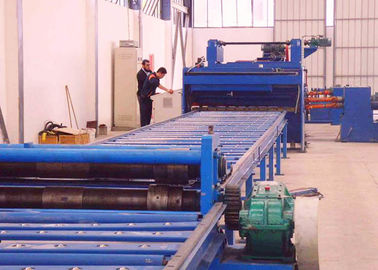

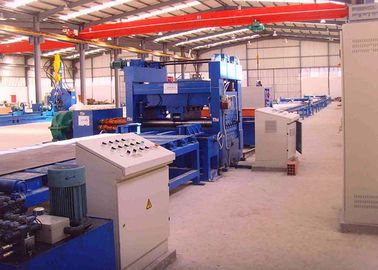

ماشین برش کویل صاف کننده قطع به طول خط 5x1250 برای قطب نور

برش به طول خط برای قطب نور

کاربرد:

اون برای جدا کردن مواد قطب سبک، تراز، برش، برش لبه ی خراش و فرآیند برش تراز است، تا یک طرف عرض کوچک، یک طرف عرض بزرگ صفحه ی فولادی بدست آید.

این خط برای اسپری های ضد زنگ با مشخصات مختلف از طریق پاک کردن-سطح سازی-بریده شدن به صفحات صاف در طول مورد نیاز استفاده می شود.

این خط در طرح معقول، کار آسان، سطح بالایی از اتوماسیون است که می تواند انواع کویل های ضد زنگ، کویل های رنگی، کویل های آلومینیومی، کویل های گالوانیزه یا کویل های نقاشی شده را پردازش کند.این خط به طور گسترده ای در صنعت پردازش صفحه فلزی اعمال می شود، مثل ماشین، کانتینر، لوازم خانگی، بسته بندی، مواد ساختمانی و غیره

این خط از ماشین کویل، دو سر uncoiler، فشار هیدرولیک و هدایت، سر شلاق، دستگاه چسب، سطح، دستگاه اندازه گیری طول سرو، شیار کلوت پنوماتیک، ناقل کمربند،استاکر پنوماتیک، ماشین تخلیه، سیستم الکتریکی و غیره و همچنین لوله کش، دستگاه هدایت و غیره

پارامترهای فنی و دستگاه های ترکیبی:

تجهیزات شامل:

1ماشين توليد فولادي:

بالا و پایین: هیدرولیک

حرکت افقی: موتور

حداکثر وزن بارگیری: 15 تن

2. هيدرولیک دو سر دار نوع چتر:

از جمله:پرداخت موتور، موتور، کاهش دهنده،

سیستم زنجیره ای تغییر جهت را برای چرخش می گیرد. جهت چرخش می تواند در جهت ساعت و غیر آن باشد.

باز و بسته: هیدرولیک

حداکثر وزن بارگیری: 15 تن

3دستگاه هیدرولیک هدایت فشار، سر شلاق، چسب و تغذیه:

این برای گرفتن سر کویل فولادی به واحد تغذیه، هیدرولیک بالا و فشار برای جلوگیری از کویل فولادی آزاد است.

دو رولر در حال چرخش مواد را به واحد برش لبه تغذیه می کنند. رولر بالا و پایین: هیدرولیک

4. میز کار چرخدار وسط: 4M

5واحد سطح بندی: ((نوع دو لایه)

از جمله: موتور قابل تنظیم سرعت، کاهش دهنده، گیربکس.

رول تراز کننده با درمان های حرارتی انجام می شود،40Cr. HRC48

کل 13 رولر بالا و پایین (از جمله 1 جفت رولر پیچ)

حرکت بالا و پایین پایه رول توسط موتور از طریق سیستم کرم هدایت می شود.

با واحد اندازه گیری طول:

در حال چرخش، رمزگذاری کننده سیگنال طول را به سیستم کنترل می فرستد و طول مشخص را کنترل می کند.

6ماشین برش:

از جمله:حداورقی شیار شیار Q12Y-6*2000.

7واحد برش دو لبه

این برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور است.

این بر اساس اصل برش رولینگ برای برش ورق فولاد است. یک dolly در جلوی واحد برش وجود دارد. این برای کنترل برش مستقیم است.با تغییر موقعیت تیغه برش برای به دست آوردن پهنای مختلف از ورق قطب نور مختلف اندازه.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه دو تیغه با موتور و گیربکس

8.واحد برش تراش

ماشین برش مخروط بر اساس اصل برش رولینگ برای برش ورق فولاد است. در جلو واحد برش یک dolly وجود دارد. برای کنترل درجه برش مخروط است.با تغییر موقعیت دکمه بر روی dolly به کنترل سرعت تراشیدن تراشیده.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه های تک تیغه با موتور و گیربکس

9. میز پشتیبان توپ 12 متر برای ورق های تراز شده

10سیستم الکتریکی:

میز کنترل مرکزی

PLC، inverter درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است، که می تواند به طور موثر دقت اندازه گیری و سرعت اجرا را کنترل کند.

16سیستم هیدرولیکی:

قدرت هیدرولیک 25L/min

از جمله: ایستگاه هیدرولیک، شیرها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره.
