| محل منبع: | چين |
| نام تجاری: | Metalwork |
| گواهی: | CE, ISO, CCC |
| شماره مدل: | 2-WE67K-320/6000 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی ساده |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | مجموعه 100 در هر ماه |
| ولتاژ: | 380V، 3PH، 50HZ یا مشتری | ماده: | Q235 یا Q345 فولاد خفیف |
|---|---|---|---|
| فشار: | 320T | طول کار: | 6000 میلی متر |
| رنگ: | به عنوان نیاز مشتری | سیستم CNC: | DELEM DA52 |
| برجسته: | دستگاه خمش قطب نور,برش به طول ماشین خط |
||

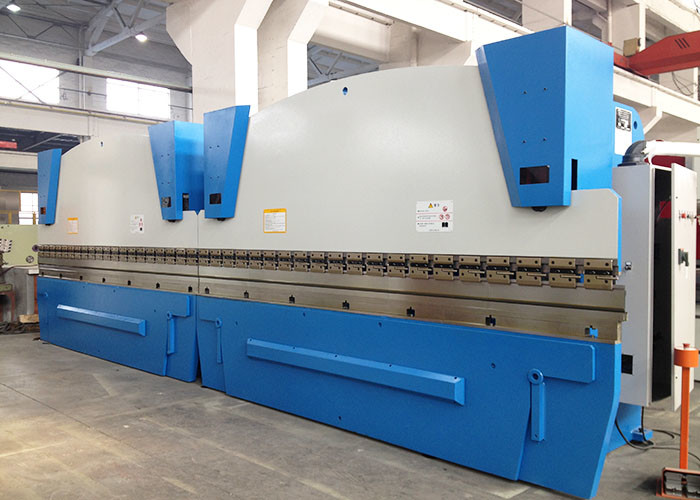

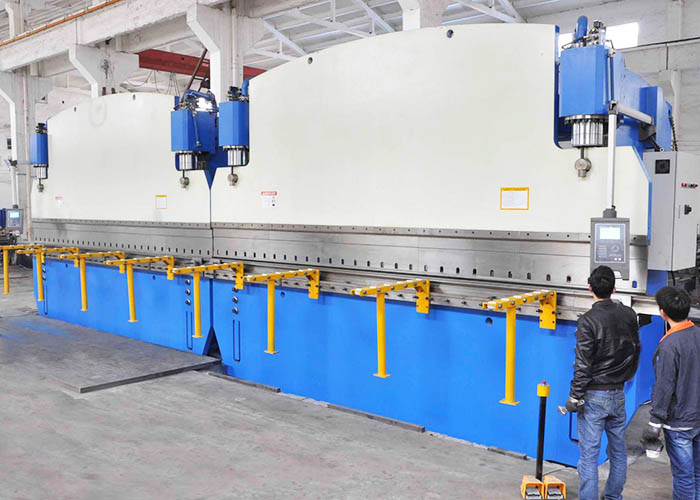

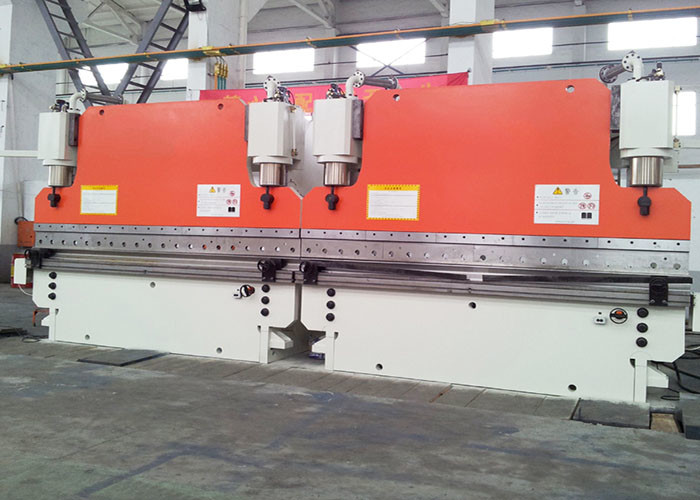

CNC Tandem Press Brake 320 Ton 6 M دو دستگاه CNC خم کن
کاربرد: ساختن قطب نور و دکل بالا
| ویژگی های فنی | |||
| 1 | تایپ کنید | چند کاره هیدرولیک CNC الکترو هیدرولیک synchro | |
| 2 | نیروی کار | 2X320 تن | |
| 3 | طول میز | 2X6000mm | |
| 4 | فاصله بین فریم ها | 4800 میلیمتر | |
| 5 | عمق گلو | 620 میلیمتر | |
| 6 | ارتفاع باز | 750 میلیمتر | |
| 7 | سکته مغزی | 250 میلیمتر | |
8 | کار کردن سرعت | بارگیری | 70 میلیمتر / ثانیه |
| کار کردن | 7.5 میلیمتر / ثانیه | ||
| برگشت | 75 میلیمتر / ثانیه | ||
| 9 | موتور اصلی | 2x22kw (نام تجاری سامسونگ) | |
| 10 | سیستم CNC | نوع: DELEM DA52 شرکت دلام، هلند 2 (Y1، Y2) | |

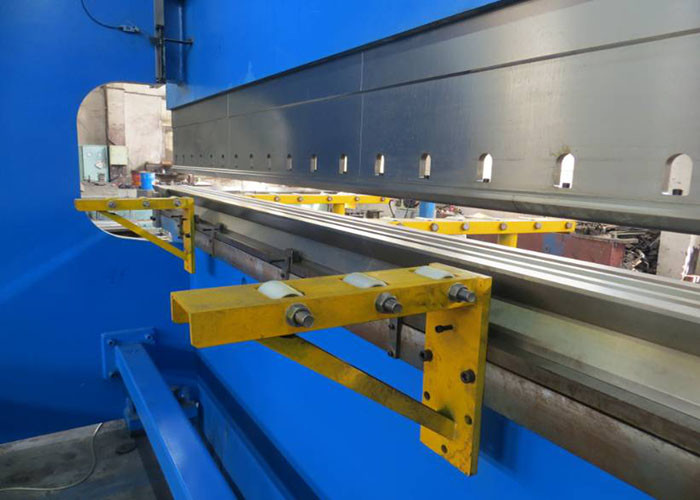

| 11 | ابزار | با 1 مشت زدن و 1 مینی بلوک بلوک پایین مرگ برای ساخت حداقل 60 میلی متر OD هشت ضلعی کوپلینگ نوع قطب نور. ضخامت نگه دارنده ابزار تا 18 میلیمتر است میز کار با سیستم تاج (سیستم جبران) با پشت و روکش پشت و پشت | |
| 12 | مهر و موم در سیلندر | NOK، ساخته شده در ژاپن یا SFK | |
| 13 | اجزاء هیدرولیک | BOSCH-Rexroth - آلمان | |
| 14 | پمپ هیدرولیک | BOSCH-Rexroth - آلمان یا Nitch ژاپن | |
| 15 | سنسور نمایشگر Raster Linear | HEIDENHAIN، آلمان | |
| 16 | عناصر الکتریکی اصلی در کابینت | اشنایدر | |
| 17 | وزن | 2x34000 کیلوگرم | |
| 18 | اندازه کلی (میلی متر) LxWxH | 2x6200x3055x4832 | |
| 19 | بسته بندی: | با پوشش پلاستیکی دستگاه باید در حین حمل و نقل از هم جدا شود. مهندس ما باید برای جمع آوری و تنظیم آن به مشتری برود. | |
موارد گزینه:
| انتخاب 1 | 2 مجموعه اضافی ابزار دایره و 1 ابزار پایین مجموعه ای مناسب برای ساخت OD 60mm قطب نور نازک دایره دایره ای. نرخ تونر 11/1000 و 12/5 / 1000 است. طول ابزار مجموع، طول 16 متر (11/1000 نرخ) و 16 متر دیگر (نرخ 12/5 / 1000) است. ابزار پایین مجموع 16 متر است (یک طرف با نرخ 11/1000، طرف دیگر 12.5 / 1000 است. | |
| گزینه 2 | سیستم ساده تخلیه جانبی | |
| گزینه 3 | فشار دادن تایو سیستم تخلیه قطب نوری، |
توجه: Y1، Y2 محور ------ دو مقیاس خطی نصب شده در هر دو طرف شفته به کنترل سیلندر.
عملکرد اصلی:
1. قاب ماشین شامل مخزن، میز کار، چپ و راست و محفظه است. بنابراین دارای قدرت بالا و استحکام خوب است. همچنین برای از بین بردن استرس لازم است ارتعاش انجام شود.
2. هماهنگ سازی عامل کار هر دو ماشین: تصویب شیر الکترونیکی متناسب با هیدرولیک برای اطمینان از هماهنگ سازی هر دو ماشین آلات. شیر متناسب با شرکت BOSCH با عملکرد بسیار خوبی مانند اصطکاک کوچک بین جفت های مکانیکی، تقویت کننده الکترونیکی و آهنربا الکتریکی با نیروی کنترل بالا و عملکرد مداوم ساخته شده است. در دو طرف ماشین دو نمایشگر شتاب وجود دارد که به طور مداوم موقعیت شار را بررسی می کند و سیگنال را برای کنترل سیستم می فرستد و سپس سیستم کنترل شیر الکتریکی هیدرولیک را کنترل می کند تا هماهنگ سازی دو سیلندر بر روی یک ماشین کنترل شود. از آنجا که نمایشگرهای شطرنجی به صفحات "C" نصب شده اند و نه به طور مستقیم در صفحات مسکن، انحراف شانه و قاب در هنگام کار اندازه گیری و کنترل دقیق آن تاثیر نمی گذارد. هنگامی که دو دستگاه با هم کار می کنند، پتانسیومتر دیفرانسیل بین دو ماشین نصب شده، سیگنال مکانیک همگام سازی را به یک الکترونیک انتقال می دهد و به صفحه هماهنگ سازی و سیستم کنترل بازگشت می کند. سیگنال بوسیله تقویت کننده BOSCH بزرگ می شود تا کنترل هماهنگ سازی هر دو دستگاه را با کنترل شیر متناسب با نیروی الکتریکی و هیدرولیکی افزایش دهد. بنابراین هماهنگ سازی دو ماشین با دقت بالا به دست می آید.
3 از طریق کامپیوتر، اپراتور میتواند با دستگاه ارتباط برقرار کند. کامپیوتر دارای چندین زبان سرویس است، محاسبه و تنظیم نیرو خمشی به صورت خودکار. همچنین می تواند نقطه مرده، نقطه تغییر سرعت را محاسبه و کنترل کند. سکته مغزی (Y1، Y2) رام می تواند یک شیب کوچک برای برآوردن نیازهای ویژه کاربر ایجاد کند.
4 مجهز به سیستم هدایت خوب، سیستم اندازه گیری موقعیت و سیستم تعادل هیدرولیک برای پاسخگویی به الزامات شغل کامل و کار غیر عادی.
5 برای جبران خسارت ماشین در هنگام کار با اطمینان از دقت قطعه کار، 5 واحد جبران کاری استفاده می شود.
6 سطح سیلندر دارای پوشیدنی و گرما مناسب است، بنابراین دارای روانکاری خوب و عمر طولانی است.
