جزئیات محصول
محل منبع: چین
نام تجاری: Metalwork
گواهی: CE, ISO, CCC
شماره مدل: CNC1-1530p
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: negotiable
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 20 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 ست در ماه

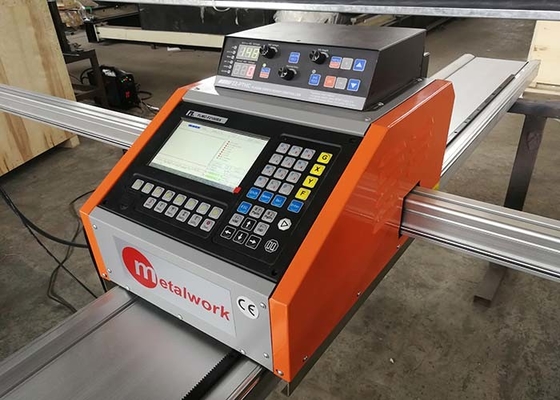

سیستم CNC: |
Fangling F2100B |
منبع پلاسما: |
هیپرترم، ویکتور، هواویان، و غیره |
کنترل کننده ارتفاع: |
حصیر |
نرم افزار تودرتو: |
fastcam ، integnps ، fangling و غیره |
رنگ: |
سفید، زرد یا سفارشی |
تضمین: |
1 سال |
مواد جوشکاری: |
فولاد |
حداکثر طول قطب: |
14 متر |
سیستم CNC: |
Fangling F2100B |
منبع پلاسما: |
هیپرترم، ویکتور، هواویان، و غیره |
کنترل کننده ارتفاع: |
حصیر |
نرم افزار تودرتو: |
fastcam ، integnps ، fangling و غیره |
رنگ: |
سفید، زرد یا سفارشی |
تضمین: |
1 سال |
مواد جوشکاری: |
فولاد |
حداکثر طول قطب: |
14 متر |

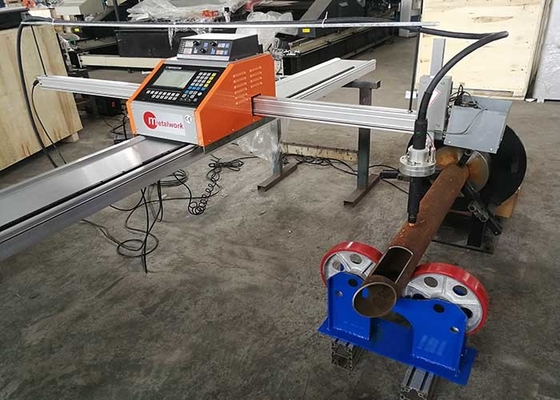

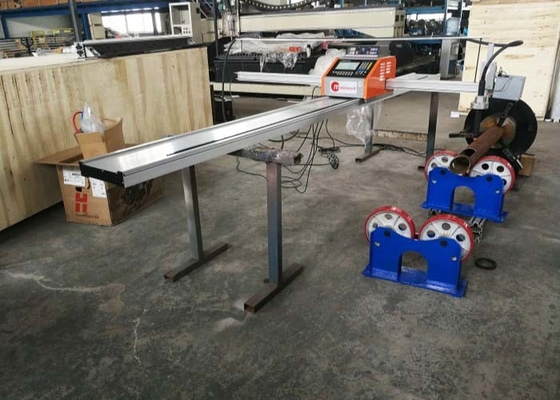

CNC1-1530P ماشین برش پلاسما درب قطب نور
این ماشین می تواند هر دو صفحه فولادی برای صفحه پایه قطب و درب الکتریکی قطب را برش دهد.
دامنه کاربرد و مواد:
1) این ماشین به طور عمده برای انواع سیستم لوله و پایان برش گرم استفاده می شود.
2) مواد مورد استفاده برای قطعه کار: فولاد کم کربن، لوله مس و نیکل لوله فولاد ضد زنگ با برش پلاسما.
3) همچنین می تواند صفحه فولاد را برش دهد (پلاک پایه قطب را برش دهد) (ماشین برش شعله / پلاسما CNC) ، پیاده سازی شعله ، برش صفحه فولاد پلاسما ، ماشین برش قطب ،استفاده چندگانه.
4) آن را مناسب برای مخروطی، هشت گوشه ای درب قطب نور برش CNC، همچنین می تواند لوله دور برش. شکل برش می تواند دایره، مربع، مستطیل،نوع بیضوی و غیره و هر که می تواند کشیده شده توسط PC طراحی شده است.
5) قدرت برش پلاسما اتوماتیک است. بنابراین سرعت برش بسیار سریع خواهد بود و کیفیت برش بهتر از برش شعله است.
شرایط کار ماشین:
دمای: - 5-40 °C؛ رطوبت 90٪ یا کمتر؛ قدرت 50 هرتز: 220 ولت + 10٪
Tپارامترهای فنی:
| کد | ماده | داده ها |
| 1 | قطر لوله | Φ=40×400 میلی متر |
| 2 | ضخامت دیواره برش شعله | δ1=6 ¢50 میلی متر |
| 3 | حداکثر طول قطب | L1=14000mm (ممکن است گسترش یابد) |
| 4 | ضخامت برش پلاسما | ۱-۱۴ میلی متر |
| 5 | سرعت حرکت | V0=10~3000 میلی متر/دقیقه |
| 6 | اندازه صفحه برش | 1000mmX3000mm |

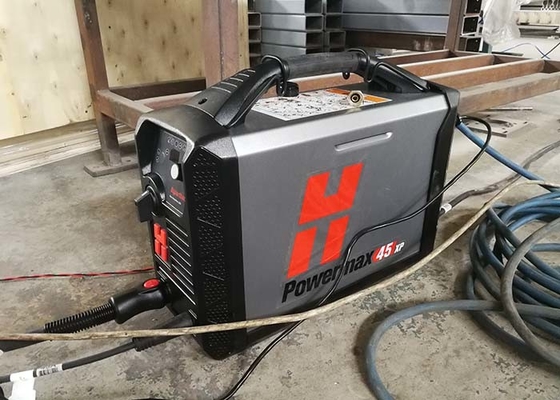

| 7 | قدرت پلاسما | ایالات متحده.هایپرترم.پاور مکس.45 |
| 8 | اندازه چک | چکر نوع 250 با سه پنجه |
| 9 | موتور چک | موتور سرو 400 وات پاناسونیک |
محور حرکت:
| محور حرکت | محور ماشین برش |
| محور X: | قطب چرخش |
| محور Y: | برش مشعل حرکت در جهت خط قطب. |
| محور Z: | برش فانوس بالا و پایین |
دستگاه برش لوله های فولادی شکل انتقال و روش برش:
1) شکل انتقال لوله فولادی ماشین برش: ساختار نوع چک.
2) روش برش: برش پلاسما.
3) راه بالا بردن: راه اتوماتیک الکتریکی.
نمونه های برش:
