امکانات

مشخصات

مدل: ZN28G-12

ظرفیت شکستن: 20، 25، 31.5، 40، 50KA

ولتاژ محاسبه شده: 12 کیلو ولت

جریان رتبه بندی شده: 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

سازوکار: شارژ انرژی بهار

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء داخلی ZN28G-12

مدار شکن خلاء داخلی 12 کیلو ولت

مدار شکن خلاء CE ISO CCC

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: ZN28G-12

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

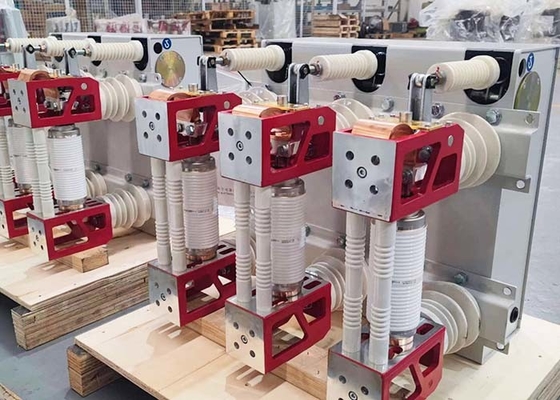

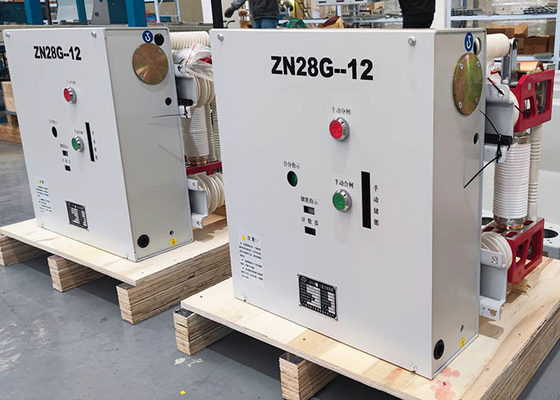

ZN28G - 12 مدار شکن خلاء داخلی سه فاز AC 50HZ 12KV ولتاژ نامی

توضیحات محصول

کلید مدار خلاء فشار قوی داخلی ZN28G-12

Name: ZN28G - 12 مدار شکن خلاء داخلی سه فاز AC 50HZ 12KV ولتاژ نامی
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: ZN28G-12
Availability: InStock

عمومی:

کلید مدار خلاء فشار قوی AC داخلی ZN28G-12 یک تجهیزات سوئیچینگ داخلی با سه فاز AC 50HZ و ولتاژ نامی 12KV است. این دستگاه برای حفاظت و کنترل تجهیزات شبکه برق و شرکت های صنعتی و معدنی استفاده می شود.به دلیل مزایای ویژه کلید مدار خلاء، به ویژه برای عملکرد مکرر یا چندین بار قطع جریان اتصال کوتاه مناسب است.

کلید مدار خلاء دارای مزایای ساختار ساده و حجم کم است و مکانیزم عملکرد آن از نوع ذخیره انرژی فنری است. این دستگاه می تواند توسط برق AC یا منبع تغذیه DC کار کند و حداکثر سه دستگاه قطع جریان بیش از حد می تواند نصب شود.کلید مدار طراحی یکپارچه مکانیزم عملکرد و بدنه کلید مدار را به عنوان واحد نصب ثابت اتخاذ می کند. قسمت محفظه خاموش کننده قوس خلاء و قسمت مکانیزم عملکرد جلو و عقب مرتب شده اند. ساختار کلی عایق کامپوزیت نصب آسان، بدون تنظیم و نگهداری کمی دارد.

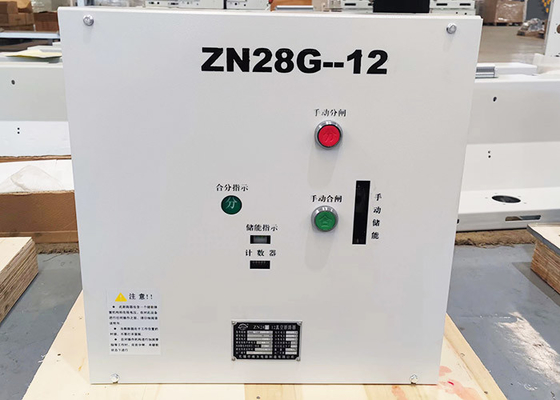

ZN28G - 12 مدار شکن خلاء داخلی سه فاز AC 50HZ 12KV ولتاژ نامی 0

پارامترهای فنی:

موارد	واحد	داده
ولتاژ نامی	KV	12
ولتاژ مقاومت ضربه نامی		75
ولتاژ مقاومت فرکانس توان کوتاه مدت نامی (1 دقیقه)		42
فرکانس نامی	Hz	50
جریان قطع اتصال کوتاه نامی	KA	20	25	31.5	40
جریان نامی	A	630 1000 1250	630 1000 1250 1600	1250 1600 2000 2500	1600 2000 2500 3150 4000
جریان مقاومت کوتاه مدت نامی	KA	20	25	31.5	40
جریان قابل تحمل پیک نامی		50	63	80	100
جریان اتصال کوتاه نامی (مقدار پیک)		50	63	80	100
ولتاژ مقاومت فرکانس توان مدار ثانویه (1 دقیقه)	V	2000
ترتیب عملکرد نامی		O－0.3S－CO－180S－CO O－180S－CO－180S－CO (در 40KA)
مدت زمان نامی جریان اتصال کوتاه	S	4
جریان قطع بانک خازن تک/پشت به پشت نامی تنظیم جریان قطع	A	630/400
درصد جریان DC قطع اتصال کوتاه نامی		≤35%
متوسط سرعت بسته شدن	m/s	0.6±0.2
متوسط سرعت باز شدن	m/s	1.2±0.3
زمان باز شدن	ms	≤60
زمان بسته شدن	ms	≤80
عمر مکانیکی	بار	10000
دفعات قطع جریان اتصال کوتاه نامی	بار	30
ضخامت انباشته سایش مجاز از کنتاکت های متحرک و استاتیک	mm	3
ولتاژ عملکرد بسته شدن نامی	v	AC110/220 DC110/220
ولتاژ عملکرد باز شدن نامی	v	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	v	AC110/220 DC110/220
فاصله باز شدن کنتاکت	mm	11±1
کورس کنتاکت	mm	4±1
زمان جهش کنتاکت	ms	≤2
سه فاز باز و بسته شدن ناهمگونی	ms	≤2
دامنه برگشت کنتاکت باز	ms	≤3
مقاومت مدار اصلی	Ω	≤40 (≤25 در 40KA)
