خانه /محصولات/مدارشکن خلاء/مدار شکن وکیوم ولتاژ بالا قابل برداشت سه فاز AC 50HZ 1250A 220V

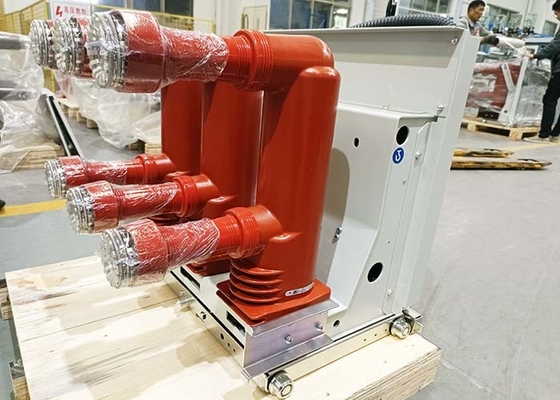

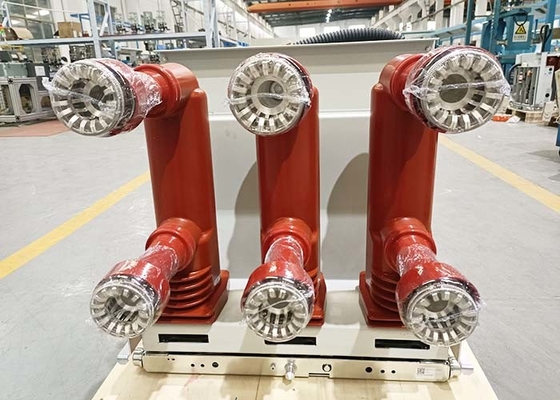

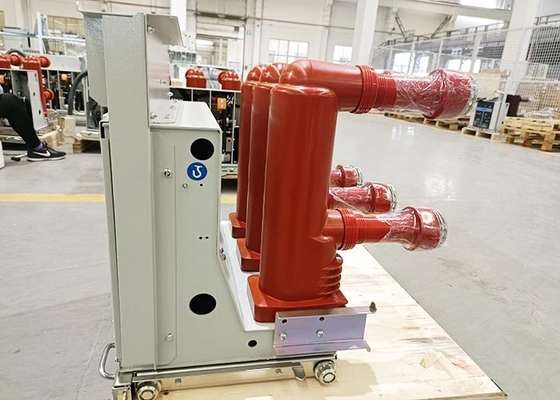

مدار شکن وکیوم ولتاژ بالا قابل برداشت سه فاز AC 50HZ 1250A 220V

1 مجموعه
MOQ
negotiable
قیمت
مدار شکن وکیوم ولتاژ بالا قابل برداشت سه فاز AC 50HZ 1250A 220V
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
مدل: 3AV5-12/1250-31.5
ظرفیت شکستن: 31.5KA
ولتاژ محاسبه شده: 12 کیلو ولت
جریان رتبه بندی شده: 1250A
زندگی ماشینی: 10000 بار
ولتاژ موتور: DC/AC 110V 220V
انواع: قابل برداشت، ثابت، نصب شده جانبی
ضمانتنامه: 1 سال
برجسته کردن:

مدار شکن خلاء قابل برداشت

,

خلاء مدار شکن 1250 آمپر

,

220 ولت مدار شکن خلاء
اطلاعات اولیه
محل منبع: چین
نام تجاری: Metalwork
گواهی: CE, ISO, CCC
شماره مدل: 3AV5-12/1250-31.5
پرداخت
جزئیات بسته بندی: پکیج تخته سه لا
زمان تحویل: 20 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 ست در ماه
توضیحات محصول

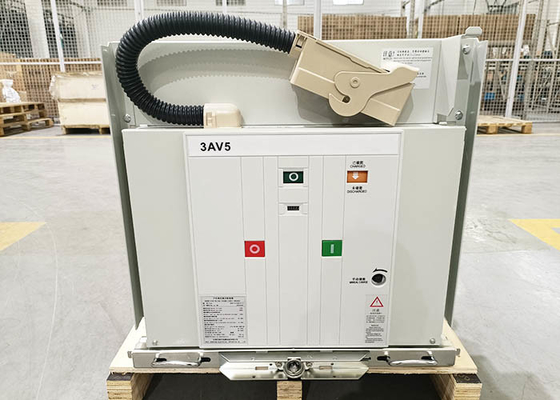

3AV5-12/1250-315 قطع کننده مدار خلاء ولتاژ بالا در داخل

3AV5 سری AC داخلی ولتاژ بالا قطعات خلاء یک تجهیزات سوئیچینگ داخلی با سه فاز AC 50HZ و ولتاژ نامی 12KV است.نوع ثابت و نوع نصب جانبی.



3AV5-12 قطع کننده مدار خلاء داخلی ولتاژ بالا از تکنولوژی عایق بندی محکم ABB و SIEMENS استفاده می کند.اتاق خاموشی قوس خلاء و سایر قسمت های مدار اصلی با مواد رزین اپوکسی بسته شده است تا عایق بالا و قطب مقاومت مکانیکی بالا را تشکیل دهد، که از تأثیر محیط عملیاتی خشن بر عایق بیرونی مدار اصلی جلوگیری می کند و بدون نگهداری کامل را درک می کند.ساختار ساده، عملکرد پایدار، برای شرکت های صنعتی و معدن، نیروگاه ها و ایستگاه های فرعی به عنوان کنترل و حفاظت از تجهیزات الکتریکی، و مناسب برای مکان های کار مکرر.



3AV5 نوع قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتایستگاه فرعی نوع جعبه یا سیستم های مختلف تأمین برق غیر استاندارد. حلقه اصلی قطب مهر و موم جامد، پانل عملیات کوچک و صرفه جویی در فضای کابینت را اتخاذ می کند.



مدار شکن وکیوم ولتاژ بالا قابل برداشت سه فاز AC 50HZ 1250A 220V 0


پارامترهای فنی:



پست ها واحد تاریخ
ولتاژ نامی



KV

 12
ولتاژ مقاومت در برابر شتاب نامی 75
فرکانس قدرت نامی کوتاه مدت مقاومت در برابر ولتاژ (1 دقیقه) 42
فرکانس نامی هرتز 50 تا 60
جریان نامی قطع مدار کوتاه KA 20 25 31.5 40
جریان نامی A

630 1000

1250

630 1000

1250 1600

1250 1600

2000 2500

 1600 2000 2500 3150 4000
جریان مقاومت کوتاه مدت نامی KA 20 25 31.5 40
حداکثر جریان قابل تحمل نامی 50 63 80 100
جریان نامی قطع کوتاه (ارزش اوج) 50 63 80 100
فرکانس قدرت مدار ثانویه، ولتاژ مقاومت (1 دقیقه) V 2000
ترتیب عملیاتی نامی

O-0.3S-CO-180S-CO

O-180S-CO-180S-CO (در 40KA)

جریان شکافی واحد/بازگشت به بانک ظرفیت

جریان قطع تنظیم شده



 A 630/400 (40KA 800/400)
درصد جریان مستقیم جریان کوتاه مدت   ≤35%
زمان باز شدن ( ولتاژ نامی) ms 20 تا 50
زمان بسته شدن ( ولتاژ نامی) ms 30-70
عمر مکانیکی زمان 20000
زمان های شکستن جریان نامی برای شکستن مدار کوتاه زمان 50 (40KA 30)
ضخامت جمع آوری پوشیدن مجاز از تماس های متحرک و ایستاتیک mm 3
ولتاژ عملیاتی نامی بسته شدن v AC110/220 DC110/220
ولتاژ افتتاح نامی v AC110/220 DC110/220
ولتاژ اسمی موتور ذخیره انرژی v AC110/220 DC110/220
قدرت اسمی موتور ذخیره انرژی w 80
فاصله باز کردن تماس mm 11±1
ضربه تماس mm 3.5±1
زمان بازگشت تماس ms ≤2 (40KA ≤3)

باز کردن و بستن سه مرحله ای

ناهمگن بودن

 ms ≤2
متوسط سرعت بسته شدن *1 m/s 0.9-13
سرعت بسته شدن متوسط*2 m/s 0.4-0.8
مقاومت مدار اصلی μΩ

≤50 (630A) ≤45 (1250A)

≤35 (1600-2000A) ≤25 (بیش از 2500A)




برچسب:

کلید مدار خلاء قابل برداشت داخلی,کلید مدار خلاء داخلی 1250 آمپر,کلید مدار خلاء داخلی برای تابلو برق

مدار شکن خلاء قابل برداشت

خلاء مدار شکن 1250 آمپر
