امکانات

مشخصات

مدل: VS1 (ZN63A) -12KV

ظرفیت شکستن: 20، 25، 31.5، 40KA

ولتاژ محاسبه شده: 12 کیلو ولت

جریان رتبه بندی شده: 630A, 1250A,1600A, 2500A, 3150A, 4000A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

تایپ کنید: خلاء

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء ایزو سه فاز

630A

مدار شکن خلاء الکتریکی

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: VS1-12 (ZN63A)

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

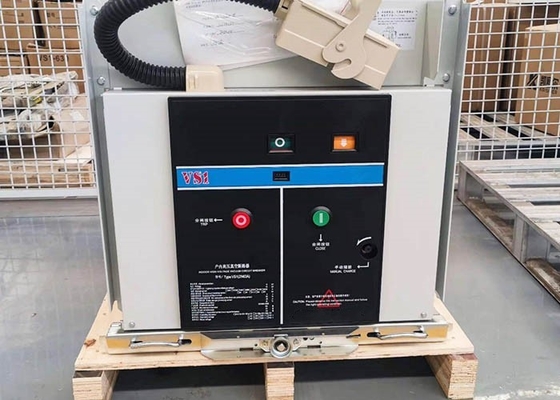

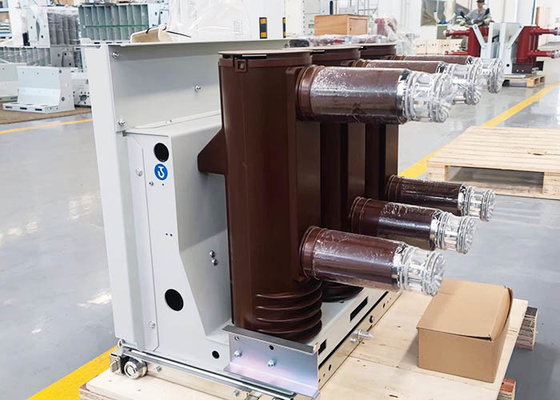

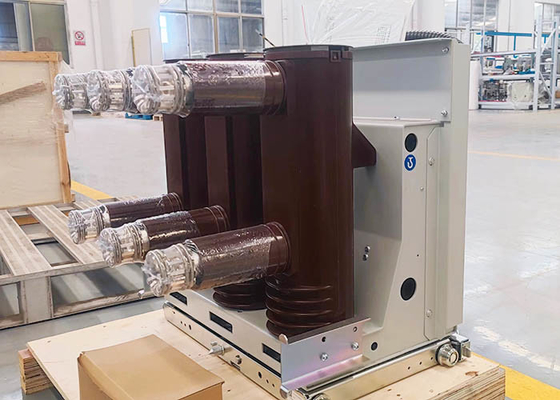

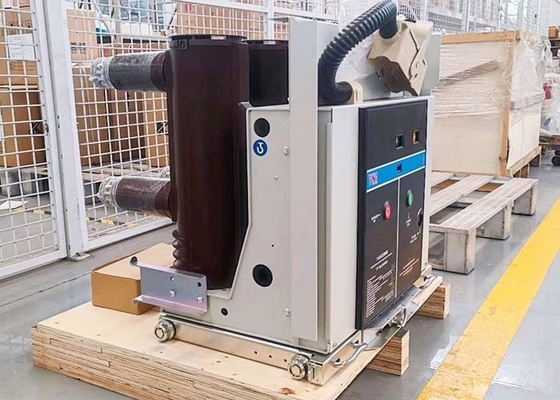

VS1-12 تجهیزات الکتریکی مدار شکن خلاء 12KV 50Hz سه فاز برق 630A 25KA

توضیحات محصول

VS1-12 (ZN63A) قطع کننده مدار خلاء ولتاژ بالا داخلی

VS1-12 (ZN63A) قطع کننده مدار خلاء داخلی ولتاژ بالا، فرم عایق بندی بسته را اتخاذ می کند و پیچ داخلی و خارجی را بر روی سیلندر عایق اصلی نصب می کند.فاصله نزديکي آن به استاندارد DL رسيدهویژگی های فوق العاده ی قطع کننده ی مدار به شرح زیر است: اندازه ی کوچک، عایق بندی قابل اعتماد، آلودگی، ضد انفجار، عملکرد پایدار، پارامترهای فنی دقیق،چرخه نگهداری طولانی و غیره.

VS1-12 (ZN63A) قطع کننده مدار خلاء با ولتاژ بالا در داخل یک قطع کننده مدار ثابت است که بر اساس نوع کارتن دستی VS1 توسعه یافته و طراحی شده است. می تواند با کابینت هایی مانند XGN2 مطابقت داشته باشد ،GG1A و GGX2 و جایگزین شکستن قدیمی بی صلاحیت (به عنوان مثالقطع کننده مدار دارای مزایای بسیاری است، مانند تغییرات کم، سرمایه گذاری کم، نصب آسان و صرفه جویی در زمان.

VS1-12 تجهیزات الکتریکی مدار شکن خلاء 12KV 50Hz سه فاز برق 630A 25KA 0

پارامترهای فنی:

پست ها	واحد	تاریخ
ولتاژ نامی	KV	12
ولتاژ مقاومت در برابر شتاب نامی		75
فرکانس قدرت نامی کوتاه مدت مقاومت در برابر ولتاژ (1 دقیقه)		42
فرکانس نامی	هرتز	50
جریان نامی قطع مدار کوتاه	KA	20	25	31.5	40
جریان نامی	A	630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
جریان مقاومت کوتاه مدت نامی	KA	20	25	31.5	40
حداکثر جریان قابل تحمل نامی		50	63	80	100
جریان نامی قطع کوتاه (ارزش اوج)		50	63	80	100
فرکانس قدرت مدار ثانویه، ولتاژ مقاومت (1 دقیقه)	V	2000
ترتیب عملیاتی نامی		O-0.3S-CO 180S-CO
مدت نامی جریان مدار کوتاه	S	4
جریان شکافی واحد/بازگشت به بانک ظرفیت جریان قطع تنظیم شده	A	630/400 (40KA 800/400)
بانک خازن نامی جریان وارد کننده	KA	12.5 (فریکونسی≤1000Hz)
زمان باز شدن ( ولتاژ نامی)	ms	20 ¢50
زمان بسته شدن ( ولتاژ نامی)	ms	۳۵۷۰
عمر مکانیکی	زمان	10000
زمان های شکستن جریان نامی برای شکستن مدار کوتاه	زمان	50 (40KA برابر با 30)
ضخامت جمع آوری پوشیدن مجاز از تماس های متحرک و ایستاتیک	mm	3
ولتاژ عملیاتی نامی بسته شدن	v	AC110/220 DC110/220
ولتاژ افتتاح نامی	v	AC110/220 DC110/220
ولتاژ اسمی موتور ذخیره انرژی	v	AC110/220 DC110/220
قدرت اسمی موتور ذخیره انرژی	w	70
زمان ذخیره انرژی	s	≤15S
فاصله باز کردن تماس	mm	11±1
ضربه تماس	mm	3.5±1
زمان بازگشت تماس	ms	≤2 (40KA≤3)
باز کردن و بستن سه مرحله ای ناهمگن بودن	ms	≤2
سرعت باز کردن متوسط (پیش 8 میلی متر)	m/s	0.913
متوسط سرعت بسته شدن	m/s	0.5 ۰.۸ (40KA برابر با ۰.۵ ۰.۹)
دامنه باز شدن تماس بازتاب	ms	≤3
مقاومت مدار اصلی	Ω	≤50 ((630A) ≤45 ((1250A) ≤35 ((1600~2000A) ≤25 ((بیش از 2500A)
فشار تماس بسته	N	2400±200 (25KA)
فشار تماس بسته	N	3100±248 (31.5KA) 4250±250 (40KA)
