| محل منبع: | چین |
| نام تجاری: | Metalwork |
| گواهی: | CE, ISO, CCC |
| شماره مدل: | VS1-24KV |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | پکیج تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 100 ست در ماه |
| مدل: | VS1 (ZN63A)-24KV | ظرفیت شکستن: | 20، 25، 31.5KA |
|---|---|---|---|
| ولتاژ محاسبه شده: | 24 کیلو ولت | جریان رتبه بندی شده: | 630A, 1250A,1600A, 2000A, 2500A, 3150A |
| زندگی ماشینی: | 10000 بار | ولتاژ موتور: | DC/AC 110V 220V |
| سازوکار: | شارژ انرژی بهار | ضمانتنامه: | 1 سال |
| برجسته: | مدار شکن خلاء با قابلیت کشش,مدار شکن خلاء 31.5 KA,مدار شکن وکیوم DC110V |
||

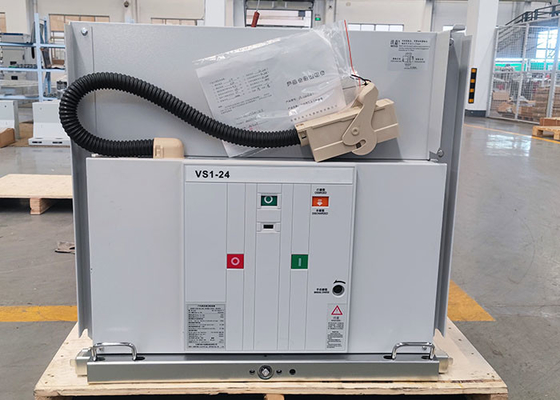

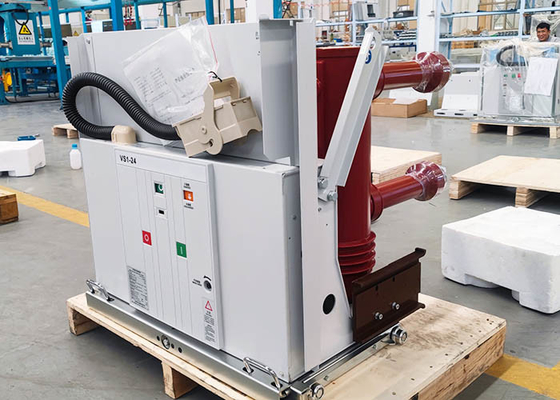

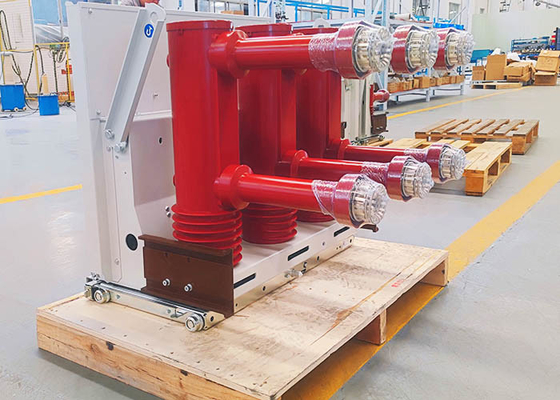

سری VS1-24مدار شکن خلاء فشار قوی داخلی و خارجی سه فاز AC 50 هرتز، ولتاژ نامی دستگاه 2KV است.برای شرکت های صنعتی و معدنی، نیروگاه ها و پست ها به عنوان کنترل تجهیزات الکتریکی و اهداف حفاظتی و برای بهره برداری مکرر از محل.
1. حلقه مدار اصلی عایق ترکیبی را می پذیرد.

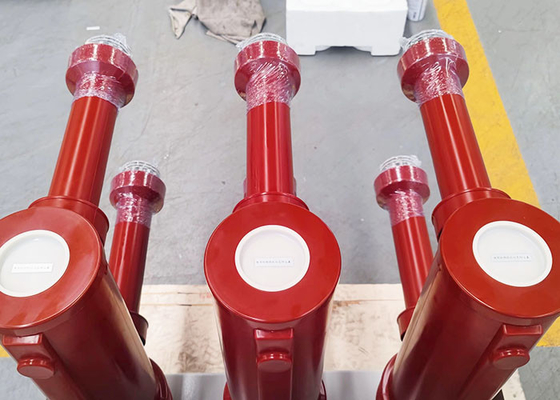

2. شوت قوس خلاء توسط سازندگان درجه یک تولید می شود و ما همچنین می توانیم قوس خلاء خارجی را با توجه به نیاز کاربر نصب کنیم.
3. جریان نامی: 630A~3150A.جریان قطعی اتصال کوتاه نامی: 20K~31.5KA.
4. استقامت مکانیکی: 20000 بار.
5. تست سوئیچینگ ظرفیت الکتریکی را گذرانده است و احتراق مجدد وجود ندارد.
6. قابل استفاده در منطقه فلات ولتاژ 12 کیلوولت و ارتفاع 4500 متری.
پارامترهای فنی:
| موارد | واحد | تاریخ | ||
| ولتاژ محاسبه شده |
KV | 24 | ||
| ولتاژ مقاومت در برابر ضربه نامی | 125 | |||
| ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه) | 65 | |||
| فرکانس رتبه بندی شده | هرتز | 50 | ||
| جریان قطع نامی اتصال کوتاه | KA | 20 | 25 | 31.5 |
| جریان نامی | آ | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 |
| دارای جریان مقاومت کوتاه مدت | KA | 20 | 25 | 31.5 |
| حداکثر جریان قابل تحمل نامی | 50 | 63 | 80 | |
| جریان اتصال کوتاه نامی (مقدار اوج) | 50 | 63 | 80 | |
| ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه) | V | 2000 | ||
| توالی عملیات رتبه بندی شده | باز کردن-0.3S-بستن باز 180S-بستن باز | |||
| مدت نامی جریان اتصال کوتاه | اس | 4 | ||
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع
| آ | 400/400 | ||
| زمان باز شدن (ولتاژ نامی) | ام‌اس | 20 تا 50 | ||
| زمان بسته شدن (ولتاژ نامی) | ام‌اس | 35 تا 70 | ||
| زندگی ماشینی | بار | 10000 | ||
| زمان قطع جریان قطع اتصال کوتاه نامی | بار | 20 | ||
| سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند | میلی متر | 3 | ||
| ولتاژ عملیاتی بسته شدن نامی | v | AC110/220 DC110/220 | ||
| ولتاژ کاری باز نامی | v | AC110/220 DC110/220 | ||
| ولتاژ نامی موتور ذخیره انرژی | v | AC110/220 DC110/220 | ||
| قدرت نامی موتور ذخیره انرژی | w | 70 | ||
| زمان ذخیره انرژی | س | ≤15S | ||
| فاصله باز شدن تماس | میلی متر | 1±14 | ||
| تماس با سکته مغزی | میلی متر | 1±3.5 | ||
| زمان پرش تماس | ام‌اس | ≤2 | ||
باز و بسته شدن سه فاز ناهمگونی | ام‌اس | ≤2 | ||
| میانگین سرعت باز شدن (جلو 8 میلی متر) | ام‌اس | 0.2±1.4 | ||
| میانگین سرعت بسته شدن | ام‌اس | 0.7±0.2 | ||
| باز کردن دامنه بازگشت تماس | ام‌اس | ≤2 | ||
| مقاومت مدار اصلی | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600-2000A) ≤25 (بالای 2500A) | ||
