امکانات

مشخصات

مدل: VS1 (ZN63A)-24KV

ظرفیت شکستن: 20، 25، 31.5KA

ولتاژ محاسبه شده: 24 کیلو ولت

جریان رتبه بندی شده: 630A, 1250A,1600A, 2000A, 2500A, 3150A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

تایپ کنید: خلاء

ضمانتنامه: 1 سال

برجسته کردن:

گاری دستی قطع کننده مدار خلاء

مدار شکن خلاء ولتاژ بالا 24 کیلو ولت

مدار شکن خلاء 3150 آمپر

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: VS1-24KV

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

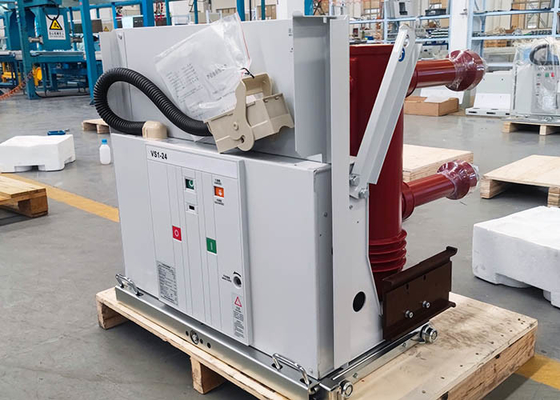

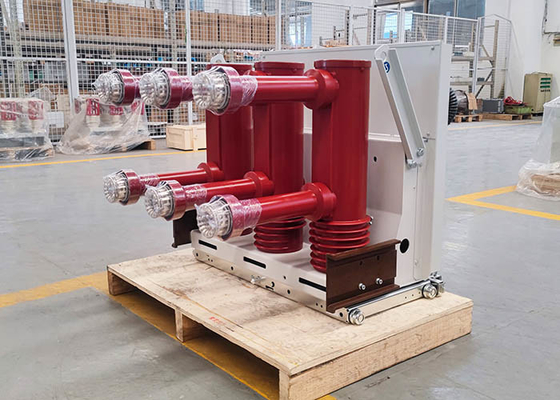

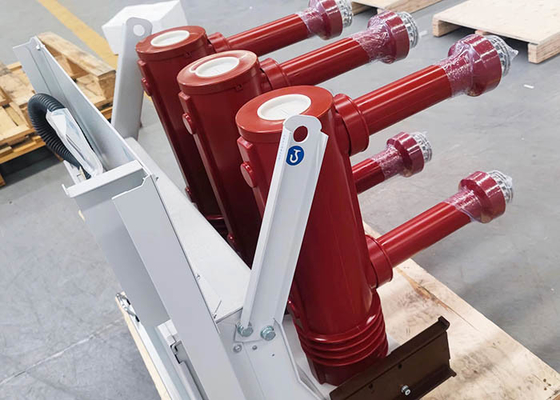

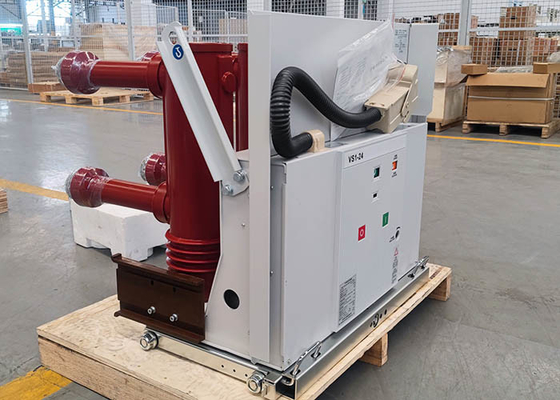

سری VS1-24 مدار شکن خلاء نوع گاری دستی ولتاژ داخلی داخلی 24 کیلو ولت

توضیحات محصول

VS1-24/1250-31.5 کلید مدار خلاء فشار قوی داخلی

Name: سری VS1-24 مدار شکن خلاء نوع گاری دستی ولتاژ داخلی داخلی 24 کیلو ولت
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-24KV
Availability: InStock

کلید مدار خلاء فشار قوی داخلی سری VS1-24 بر اساس VD4-24 شرکت ABB توسط شرکت ما بهبود یافته و طراحی شده است.

1. مدار اصلی عایق مرکب را اتخاذ می کند.

2. محفظه قوس خلاء توسط تولیدکنندگان درجه یک تولید می شود و ما همچنین می توانیم محفظه قوس خلاء خارجی را با توجه به نیاز کاربر نصب کنیم.

3. جریان نامی: 630A~3150A. جریان قطع اتصال کوتاه نامی: 20K~31.5KA.

4. استقامت مکانیکی: 20000 بار.

5. این آزمایش سوئیچینگ ظرفیت الکتریکی را پشت سر گذاشته است و هیچ بازگشتی وجود ندارد.

6. می توان از آن در منطقه فلات ولتاژ 12 کیلو ولت و ارتفاع 4500 متری استفاده کرد.

سری VS1-24 مدار شکن خلاء نوع گاری دستی ولتاژ داخلی داخلی 24 کیلو ولت 0

پارامترهای فنی:

موارد	واحد	تاریخ
ولتاژ نامی	کیلو ولت	24
ولتاژ ضربه ای نامی		125
ولتاژ مقاومت فرکانس توان کوتاه مدت نامی (1 دقیقه)		65
فرکانس نامی	هرتز	50
جریان قطع اتصال کوتاه نامی	کیلو آمپر	20	25	31.5
جریان نامی	آمپر	630 1250	630 1250	1250 1600 2000 2500 3150
جریان مقاومت کوتاه مدت نامی	کیلو آمپر	20	25	31.5
جریان قابل تحمل پیک نامی		50	63	80
جریان اتصال کوتاه نامی (مقدار پیک)		50	63	80
ولتاژ مقاومت فرکانس توان مدار ثانویه (1 دقیقه)	ولت	2000
ترتیب عملیات نامی		باز－0.3S－بستن باز 180S－بستن باز
مدت زمان نامی جریان اتصال کوتاه	ثانیه	4
جریان قطع بانک خازن تک/پشت به پشت نامی تنظیم جریان قطع	آمپر	400/400
زمان باز شدن (ولتاژ نامی)	میلی ثانیه	20～50
زمان بسته شدن (ولتاژ نامی)	میلی ثانیه	35～70
عمر مکانیکی	بار	10000
دفعات قطع جریان اتصال کوتاه نامی	بار	20
ضخامت انباشته سایش مجاز کنتاکت های متحرک و ثابت	میلی متر	3
ولتاژ عملیاتی بسته شدن نامی	ولت	AC110/220 DC110/220
ولتاژ عملیاتی باز شدن نامی	ولت	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	ولت	AC110/220 DC110/220
توان نامی موتور ذخیره انرژی	وات	70
زمان ذخیره انرژی	ثانیه	≤15S
فاصله باز شدن کنتاکت	میلی متر	14±1
کورس کنتاکت	میلی متر	3.5±1
زمان جهش کنتاکت	میلی ثانیه	≤2
باز و بسته شدن سه فاز ناهمگونی	میلی ثانیه	≤2
متوسط سرعت باز شدن (8 میلی متر جلو)	متر بر ثانیه	1.4±0.2
متوسط سرعت بسته شدن	متر بر ثانیه	0.7±0.2
دامنه جهش کنتاکت باز	میلی ثانیه	≤2
مقاومت مدار اصلی	اهم	≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(بالای 2500A)
