امکانات

مشخصات

مدل: 3AV5-12

ظرفیت شکستن: 20، 25، 31.5، 40KA

ولتاژ محاسبه شده: 12 کیلو ولت

جریان رتبه بندی شده: 630A، 1000A، 1250A، 1600A، 2000A، 2500A، 3150A

زندگی ماشینی: 20000 بار

ولتاژ موتور: DC/AC 110V 220V

انواع: قابل برداشت، ثابت، نصب شده جانبی

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء داخلی 3 فاز

مدار شکن خلاء AC 50 هرتز

مدار شکن خلاء 12 کیلوولت

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: 3AV5-12

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

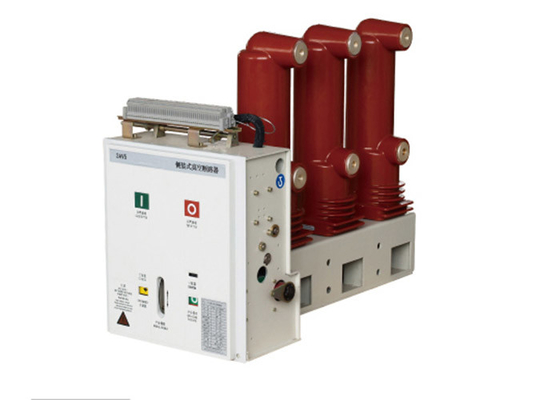

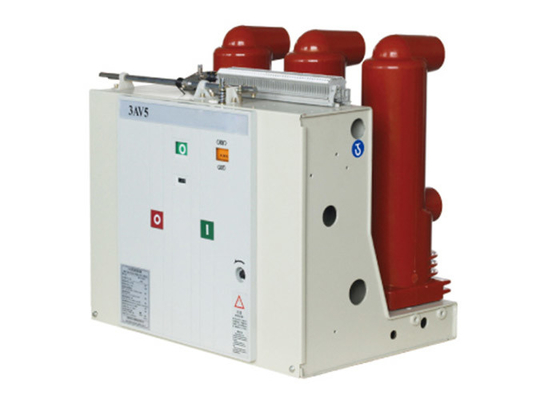

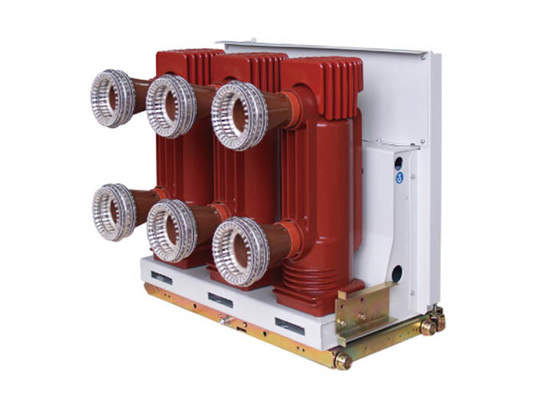

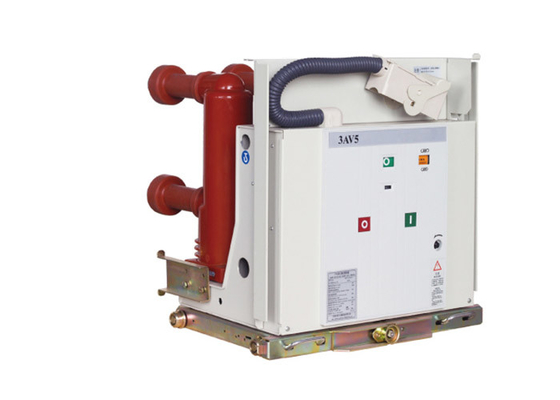

مدار شکن خلاء داخلی سه فاز ولتاژ بالا AC 50HZ 12KV 3150A

توضیحات محصول

3AV5-12/1250-31.5 مدار شکن خلاء ولتاژ بالا داخلی

Name: مدار شکن خلاء داخلی سه فاز ولتاژ بالا AC 50HZ 12KV 3150A
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: 3AV5-12
Availability: InStock

سری مدار شکن 3AV5 تابلو برق فشار قوی داخلی است، مناسب برای سیستم برق سه فاز ولتاژ نامی 12 کیلو ولت، فرکانس 50 هرتز، به عنوان لوازم حفاظت و کنترل، با قابلیت اطمینان بالا، عملکرد آسان، تعمیر و نگهداری ساده و سایر ویژگی ها.مدار شکن را می توان برای تابلو برق نوع متوسط و تابلو برق ثابت و همچنین تبدیل بدون روغن استفاده کرد.به دلیل مزایای ویژه قطع کننده مدار خلاء، به ویژه برای عملکرد مکرر که نیاز به جریان نامی یا چندین بار برای شکستن جریان اتصال کوتاه دارد، مناسب است.کلید وکیوم 3AV5 دارای سه حالت نصب است: نوع ثابت، نوع استخراج و نصب جانبی.برای شرایط خاص، لطفا با سازنده تماس بگیرید.

مدار شکن خلاء داخلی سه فاز ولتاژ بالا AC 50HZ 12KV 3150A 0

پارامترهای فنی:

موارد	واحد	تاریخ
ولتاژ محاسبه شده	KV	12
ولتاژ مقاومت در برابر ضربه نامی		75
ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه)		42
فرکانس رتبه بندی شده	هرتز	50 تا 60
جریان قطع نامی اتصال کوتاه	KA	20	25	31.5	40
جریان نامی	آ	630 1000 1250	630 1000 1250 1600	1250 1600 2000 2500	1600 2000 2500 3150 4000
دارای جریان مقاومت کوتاه مدت	KA	20	25	31.5	40
حداکثر جریان قابل تحمل نامی		50	63	80	100
جریان اتصال کوتاه نامی (مقدار اوج)		50	63	80	100
ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه)	V	2000
توالی عملیات رتبه بندی شده		O-0.3S-CO-180S-CO O-180S-CO-180S-CO (در 40KA)
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع	آ	630/400 (40KA 800/400)
درصد جریان DC قطعی اتصال کوتاه نامی		≤35٪
زمان باز شدن (ولتاژ نامی)	ام‌اس	20-50
زمان بسته شدن (ولتاژ نامی)	ام‌اس	30-70
زندگی ماشینی	بار	20000
زمان قطع جریان قطع اتصال کوتاه نامی	بار	50 (40KA 30)
سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند	میلی متر	3
ولتاژ عملیاتی بسته شدن نامی	v	AC110/220 DC110/220
ولتاژ کاری باز نامی	v	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	v	AC110/220 DC110/220
قدرت نامی موتور ذخیره انرژی	w	80
فاصله باز شدن تماس	میلی متر	1±11
تماس با سکته مغزی	میلی متر	1±3.5
زمان پرش تماس	ام‌اس	≤2 (40KA ≤3)
باز و بسته شدن سه فاز ناهمگونی	ام‌اس	≤2
میانگین سرعت بسته شدن *1	ام‌اس	0.9-1.3
میانگین سرعت بسته شدن*2	ام‌اس	0.4-0.8
مقاومت مدار اصلی	μΩ	≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (بالاتر از 2500A)
