امکانات

مشخصات

مدل: ZN28G-12

ظرفیت شکستن: 20، 25، 31.5، 40، 50KA

ولتاژ محاسبه شده: 12 کیلو ولت

جریان رتبه بندی شده: 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

سازوکار: شارژ انرژی بهار

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء تا 4000A

مدار شکن خلاء 50KA

مدار شکن با توانایی پارگی بالا

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: ZN28G-12

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

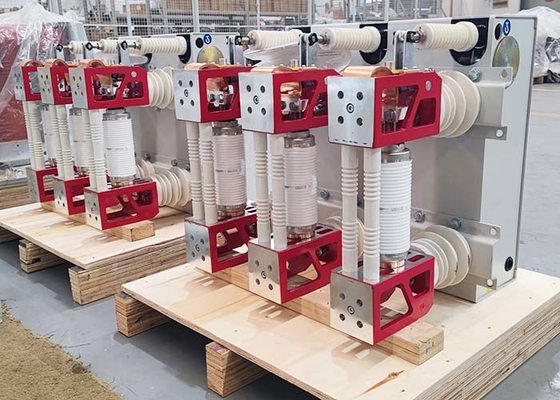

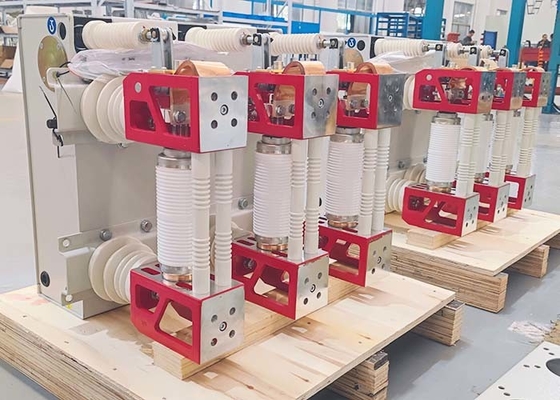

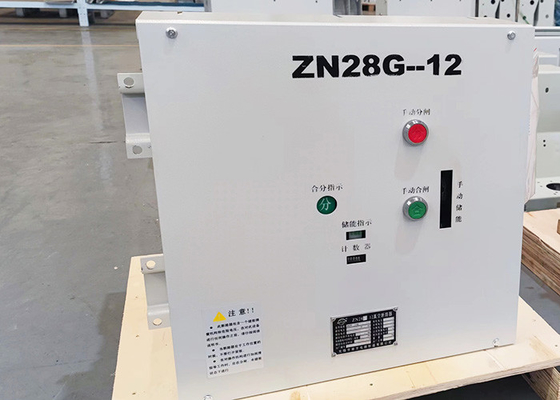

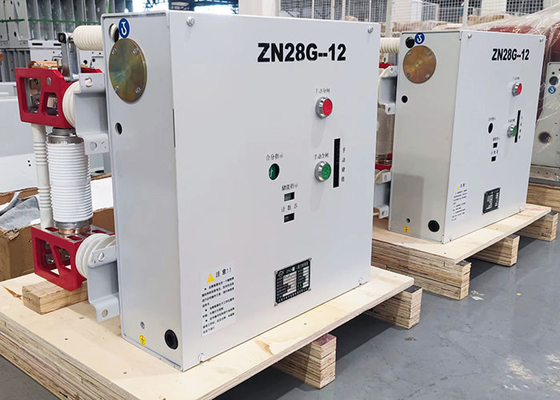

مدارشکن خلاء ولتاژ بالا 50KA سه فاز AC 50HZ 12KV تا 4000A

توضیحات محصول

مدار شکن خلاء ولتاژ بالا داخلی 12 کیلو ولت

Name: مدارشکن خلاء ولتاژ بالا 50KA سه فاز AC 50HZ 12KV تا 4000A
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: ZN28G-12
Availability: InStock

مدارشکن خلاء فشار قوی AC داخلی ZN28G-12 یک تجهیزات سوئیچینگ داخلی با AC 50 هرتز سه فاز و ولتاژ نامی 12 کیلو ولت است.

ویژگی های مدار شکن وکیوم 12 کیلو ولت:

1. ساختار ساده، اندازه کوچکو مکانیسم عملیاتی نوع ذخیره انرژی فنری است.

2. می توان آن را با برق AC یا منبع تغذیه DC کار کرد.

3. ساختار کامل عایق بندی شده، اندازه کوچک، سر و صدای کم و نصب آسان.

4. لوله های قوس سرامیکی و شیشه ای، با عملکرد عایق خلاء بالا و طراحی خاص، توانایی پارگی بالا، استقامت طولانی و بدون خطر انفجار.

5. با توجه به نیازهای مشتریان مختلف، مناسب برای انواع تابلو برق.

مدارشکن خلاء ولتاژ بالا 50KA سه فاز AC 50HZ 12KV تا 4000A 0

ابعاد نصب:
مدارشکن خلاء ولتاژ بالا 50KA سه فاز AC 50HZ 12KV تا 4000A 1
نصب:

پارامترهای فنی:

موارد	واحد	تاریخ
ولتاژ محاسبه شده	KV	12
ولتاژ مقاومت در برابر ضربه نامی		75
ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه)		42
فرکانس رتبه بندی شده	هرتز	50
جریان قطع نامی اتصال کوتاه	KA	20	25	31.5	40
جریان نامی	آ	630 1000 1250	630 1000 1250 1600	1250 1600 2000 2500	1600 2000 2500 3150 4000
دارای جریان مقاومت کوتاه مدت	KA	20	25	31.5	40
حداکثر جریان قابل تحمل نامی		50	63	80	100
جریان اتصال کوتاه نامی (مقدار اوج)		50	63	80	100
ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه)	V	2000
توالی عملیات رتبه بندی شده		O-0.3S-CO-180S-CO O-180S-CO-180S-CO (در 40KA)
مدت نامی جریان اتصال کوتاه	اس	4
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع	آ	630/400
درصد جریان DC قطعی اتصال کوتاه نامی		≤35٪
میانگین سرعت بسته شدن	ام‌اس	0.6±0.2
میانگین سرعت باز شدن	ام‌اس	0.3±1.2
زمان بازگشایی	ام‌اس	≤60
زمان بسته شدن	ام‌اس	≤80
زندگی ماشینی	بار	10000
زمان قطع جریان قطع اتصال کوتاه نامی	بار	30
سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند	میلی متر	3
ولتاژ عملیاتی بسته شدن نامی	v	AC110/220 DC110/220
ولتاژ کاری باز نامی	v	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	v	AC110/220 DC110/220
فاصله باز شدن تماس	میلی متر	1±11
تماس با سکته مغزی	میلی متر	1±4
زمان پرش تماس	ام‌اس	≤2
باز و بسته شدن سه فاز ناهمگونی	ام‌اس	≤2
باز کردن دامنه بازگشت تماس	ام‌اس	≤3
مقاومت مدار اصلی	Ω	≤40 (≤25 در 40KA)
