امکانات

مشخصات

مدل: VS1-12KV/1250-31.5

ظرفیت شکستن: 31.5KA

ولتاژ محاسبه شده: 12 کیلو ولت

جریان رتبه بندی شده: 1250A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

سازوکار: شارژ انرژی بهار

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء داخل ساختمان

مدار شکن خلاء داخلی 1250A

مدار شکن خلاء داخلی برای تعویض دنده

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: VS1-12KV

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

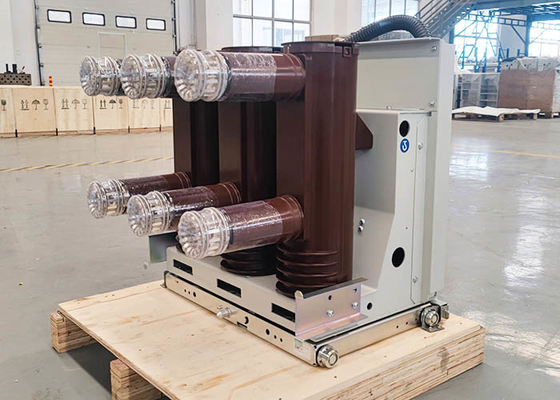

مدار شکن خلاء داخلی 12KV ولتاژ بالا VCB 1250A برای کلید

توضیحات محصول

مدار شکن خلاء 12 کیلو ولت اتوماتیک انواع هوشمند VCB

Name: مدار شکن خلاء داخلی 12KV ولتاژ بالا VCB 1250A برای کلید
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-12KV
Availability: InStock

کاربرد:

برای شرکت های صنعتی و معدنی، نیروگاه ها، پست ها و سایر سیستم های انتقال و توزیع برای کنترل و حفاظت تاسیسات الکتریکی و مناسب برای مکان های عملیات مکرر.

توضیحات VS1-12KV مدار شکن وکیوم ولتاژ داخلی داخلی:

کلید وکیوم فشار قوی داخلی AC مدل VS1-12KV یک نوع تابلو برق فشار قوی کل نگر و کاملا آب بندی شده است، دارای ابعاد فشرده و حجم کم است.VCB برای سیستم قدرت ولتاژ نامی 7.2 ~ 12KV، سه فاز و AC 50/60Hz اعمال می شود.در مواقعی که عملیات مکرر انجام می شود، برای محافظت و کنترل خط و دستگاه الکتریکی قابل استفاده است.این محصول مطابق با GB1984-2003، IEC56،، JB3855-1996 و DL/T403-1999 است و تست نوع را پشت سر می گذارد.

فناوری و جزئیات:

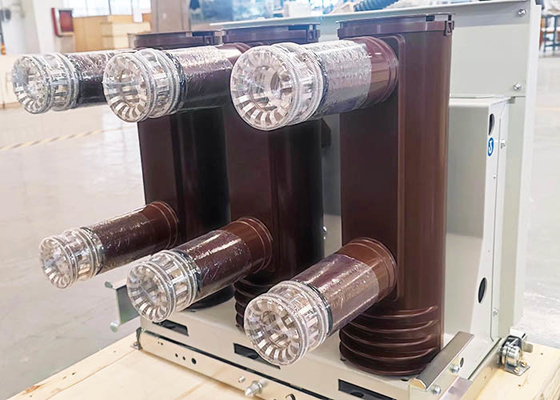

مدار شکن خلاء داخلی 12KV ولتاژ بالا VCB 1250A برای کلید 0

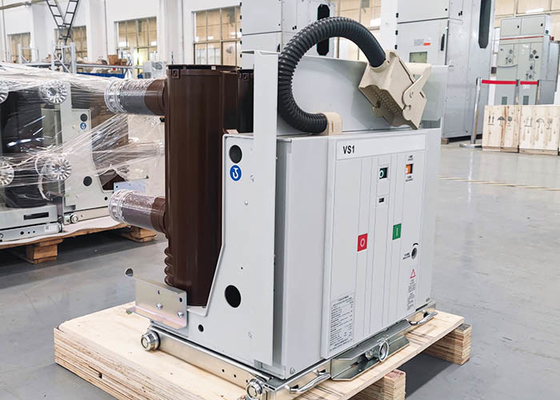

مدار شکن خلاء داخلی 12KV ولتاژ بالا VCB 1250A برای کلید 1

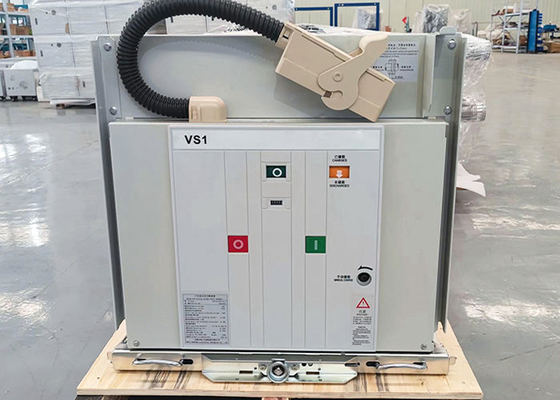

مدار شکن خلاء داخلی 12KV ولتاژ بالا VCB 1250A برای کلید 2

پارامترهای فنی:

موارد	واحد	تاریخ
ولتاژ محاسبه شده	KV	12
ولتاژ مقاومت در برابر ضربه نامی		75
ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه)		42
فرکانس رتبه بندی شده	هرتز	50
جریان قطع نامی اتصال کوتاه	KA	20	25	31.5	40
جریان نامی	آ	630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
دارای جریان مقاومت کوتاه مدت	KA	20	25	31.5	40
حداکثر جریان قابل تحمل نامی		50	63	80	100
جریان اتصال کوتاه نامی (مقدار اوج)		50	63	80	100
ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه)	V	2000
توالی عملیات رتبه بندی شده		O－0.3S－CO 180S－CO
مدت نامی جریان اتصال کوتاه	اس	4
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع	آ	630/400 (40KA 800/400 است)
بانک خازن نامی جریان هجومی	KA	12.5 (فرکانس ≤1000 هرتز)
زمان باز شدن (ولتاژ نامی)	ام‌اس	20 تا 50
زمان بسته شدن (ولتاژ نامی)	ام‌اس	35 تا 70
زندگی ماشینی	بار	10000
زمان قطع جریان قطع اتصال کوتاه نامی	بار	50 (40KA 30 است)
سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند	میلی متر	3
ولتاژ عملیاتی بسته شدن نامی	v	AC110/220 DC110/220
ولتاژ کاری باز نامی	v	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	v	AC110/220 DC110/220
قدرت نامی موتور ذخیره انرژی	w	70
زمان ذخیره انرژی	س	≤15S
فاصله باز شدن تماس	میلی متر	1±11
تماس با سکته مغزی	میلی متر	1±3.5
زمان پرش تماس	ام‌اس	≤2 (40KA≤3)
باز و بسته شدن سه فاز ناهمگونی	ام‌اس	≤2
میانگین سرعت باز شدن (جلو 8 میلی متر)	ام‌اس	0.9-1.3
میانگین سرعت بسته شدن	ام‌اس	0.5 × 0.8 (40KA 0.5 ～ 0.9 است)
باز کردن دامنه بازگشت تماس	ام‌اس	≤3
مقاومت مدار اصلی	Ω	≤50 (630A) ≤45 (1250A) ≤35 (1600 ~ 2000A) ≤25 (بالای 2500A)
فشار تماس بسته	ن	200±2400 (25KA)
فشار تماس بسته	ن	3100±248 (31.5KA) 4250±250 (40KA)
