| محل منبع: | چین |
| نام تجاری: | Metalwork |
| گواهی: | CE, ISO, CCC |
| شماره مدل: | VS1-12KV |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | پکیج تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 100 ست در ماه |
| مدل: | VS1 (ZN63A) -12KV | ظرفیت شکستن: | 20، 25، 31.5، 40KA |
|---|---|---|---|
| ولتاژ محاسبه شده: | 12 کیلو ولت | جریان رتبه بندی شده: | 630A, 1250A,1600A, 2500A, 3150A, 4000A |
| زندگی ماشینی: | 10000 بار | ولتاژ موتور: | DC/AC 110V 220V |
| تایپ کنید: | خلاء | ضمانتنامه: | 1 سال |
| برجسته: | مدار شکن خلاء برقی VS1,مدار شکن خلاء برقی 12 کیلو ولت,مدار شکن خلاء برقی 630A |
||

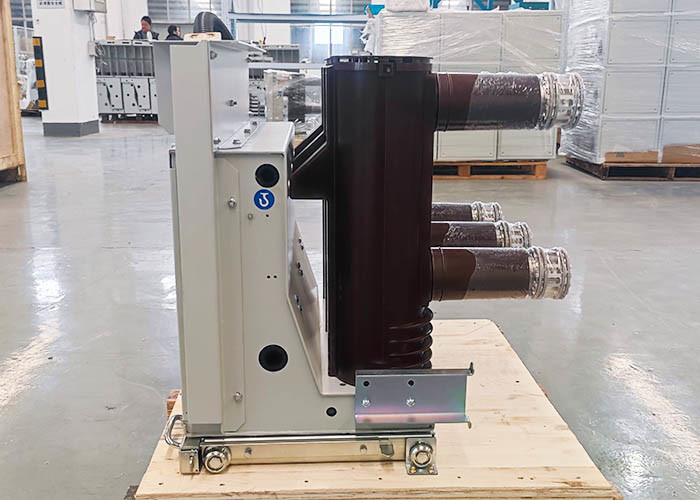

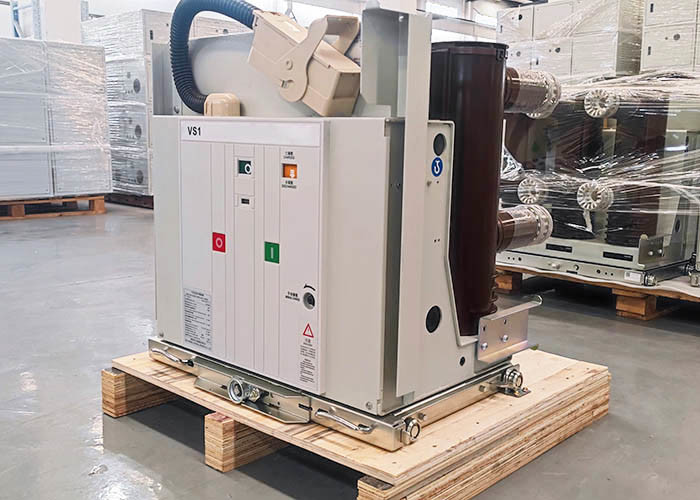

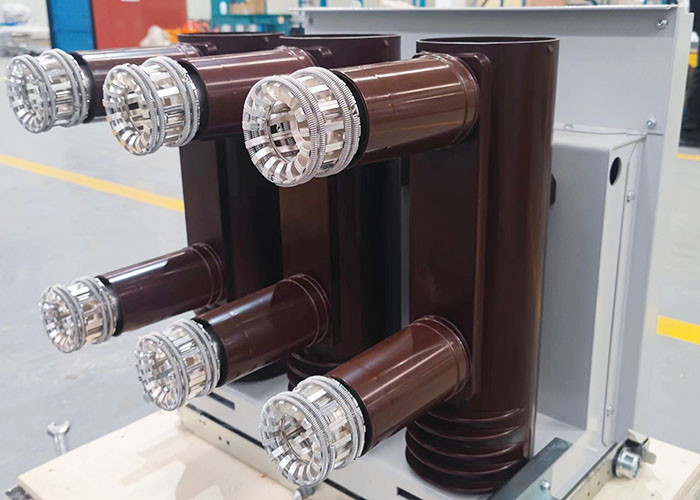

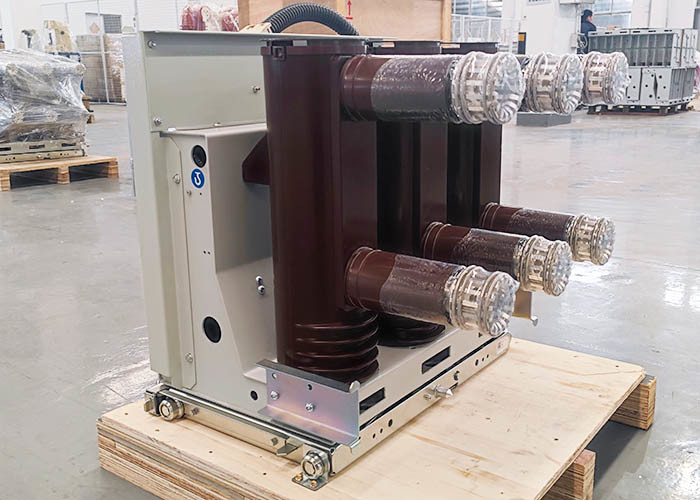

قطع کننده مدار خلاء فشار قوی داخلی نوع VS1 (ZN63A) ولتاژ نامی 12KV، 24KV، کلید ولتاژ بالا داخلی AC 50HZ سه فاز است، مجهز به مکانیزم کارکرد موتور ----، می تواند سوئیچینگ الکتریکی و دستی را انجام دهد. بسته شدن، می تواند در تابلوی دستی بارگیری شود، همچنین می تواند با تابلوی ثابت همسان شود.قطع کننده مدار ثابت را می توان با اینترلاک مخصوص اضافه کرد تا نیازهای کابینت های ثابت مانند XGN2 و GG1A را برطرف کند.در عین حال، مدار شکن وکیوم 24 کیلوولت را می توان در سیستم توزیع 12 کیلوولت در مناطق فلات (تا ارتفاع 4000 متری از سطح دریا) نیز اعمال کرد.
ویژگی های اصلی VS1-12KV مدار شکن خلاء فشار قوی داخلی:
1. مناسب برای تنظیم با توجه به قطع کننده مدار خلاء اتخاذ طراحی محفظه قوس در بالا قرار دارد، مکانیسم عامل در پایین واقع شده است.
2. ساختار ترکیبی از هوا و مواد عایق کامپوزیت آلی را اتخاذ می کند.
3. مکانیزم ساده عملیات فنر، 10000 بار عملیات.
4. عملکرد صاف و خوب خود قفل شدن به دلیل مکانیزم پیشرانه سربی پیچ.
پارامترهای فنی:
| موارد | واحد | تاریخ | |||
| ولتاژ محاسبه شده |
KV |
12 | |||
| ولتاژ مقاومت در برابر ضربه نامی | 75 | ||||
| ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه) | 42 | ||||
| فرکانس رتبه بندی شده | هرتز | 50 | |||
| جریان قطع نامی اتصال کوتاه | KA | 20 | 25 | 31.5 | 40 |
| جریان نامی | آ |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| دارای جریان مقاومت کوتاه مدت | KA | 20 | 25 | 31.5 | 40 |
| حداکثر جریان قابل تحمل نامی | 50 | 63 | 80 | 100 | |
| جریان اتصال کوتاه نامی (مقدار اوج) | 50 | 63 | 80 | 100 | |
| ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه) | V | 2000 | |||
| توالی عملیات رتبه بندی شده | O－0.3S－CO 180S－CO | ||||
| مدت نامی جریان اتصال کوتاه | اس | 4 | |||
|
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع |
آ | 630/400 (40KA 800/400 است) | |||
| بانک خازن نامی جریان هجومی | KA | 12.5 (فرکانس ≤1000 هرتز) | |||
| زمان باز شدن (ولتاژ نامی) | ام‌اس | 20 تا 50 | |||
| زمان بسته شدن (ولتاژ نامی) | ام‌اس | 35 تا 70 | |||
| زندگی ماشینی | بار | 10000 | |||
| زمان قطع جریان قطع اتصال کوتاه نامی | بار | 50 (40KA 30 است) | |||
| سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند | میلی متر | 3 | |||
| ولتاژ عملیاتی بسته شدن نامی | v | AC110/220 DC110/220 | |||
| ولتاژ کاری باز نامی | v | AC110/220 DC110/220 | |||
| ولتاژ نامی موتور ذخیره انرژی | v | AC110/220 DC110/220 | |||
| قدرت نامی موتور ذخیره انرژی | w | 70 | |||
| زمان ذخیره انرژی | س | ≤15S | |||
| فاصله باز شدن تماس | میلی متر | 1±11 | |||
| تماس با سکته مغزی | میلی متر | 1±3.5 | |||
| زمان پرش تماس | ام‌اس | ≤2 (40KA≤3) | |||
|
باز و بسته شدن سه فاز ناهمگونی |
ام‌اس | ≤2 | |||
| میانگین سرعت باز شدن (جلو 8 میلی متر) | ام‌اس | 0.9-1.3 | |||
| میانگین سرعت بسته شدن | ام‌اس | 0.5 × 0.8 (40KA 0.5 ～ 0.9 است) | |||
| باز کردن دامنه بازگشت تماس | ام‌اس | ≤3 | |||
| مقاومت مدار اصلی | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600 ~ 2000A) ≤25 (بالای 2500A) |
|||
| فشار تماس بسته | ن | 200±2400 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
