امکانات

مشخصات

مدل: VS1 (ZN63A)-24KV

ظرفیت شکستن: 20، 25، 31.5KA

ولتاژ محاسبه شده: 24 کیلو ولت

جریان رتبه بندی شده: 630A, 1250A,1600A, 2000A, 2500A, 3150A

زندگی ماشینی: 10000 بار

ولتاژ موتور: DC/AC 110V 220V

تایپ کنید: خلاء

ضمانتنامه: 1 سال

برجسته کردن:

مدار شکن خلاء گاری دستی

مدار شکن خلاء VS1-24

مدار شکن خلاء 24 کیلوولت

اطلاعات اولیه

محل منبع: چین

نام تجاری: Metalwork

گواهی: CE, ISO, CCC

شماره مدل: VS1-24KV

پرداخت

جزئیات بسته بندی: پکیج تخته سه لا

زمان تحویل: 20 روز

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 ست در ماه

گالری

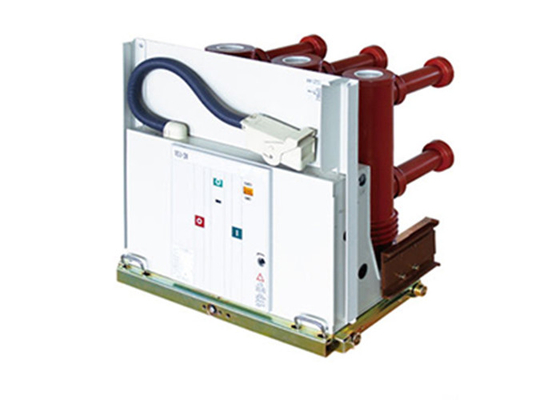

VS1 Handcart Circuit Breaker VS1 - 24 Indoor High Voltage 24KV

توضیحات محصول

مدار شکن خلاء ولتاژ بالا VS1-24 داخلی

Name: VS1 Handcart Circuit Breaker VS1 - 24 Indoor High Voltage 24KV
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-24KV
Availability: InStock

مدارشکن خلاء فشار قوی داخلی سری VS1-24 بر اساس VD4-24 شرکت ABB توسط شرکت ما بهبود یافته و طراحی شده است.

1. حلقه مدار اصلی عایق ترکیبی را می پذیرد.

2. شوت قوس خلاء توسط سازندگان درجه یک تولید می شود و ما همچنین می توانیم قوس خلاء خارجی را با توجه به نیاز کاربر نصب کنیم.

3. جریان نامی: 630A~3150A.جریان قطعی اتصال کوتاه نامی: 20K~31.5KA.

4. استقامت مکانیکی: 20000 بار.

5. تست سوئیچینگ ظرفیت الکتریکی را گذرانده است و احتراق مجدد وجود ندارد.

6. قابل استفاده در منطقه فلات ولتاژ 12 کیلوولت و ارتفاع 4500 متری.

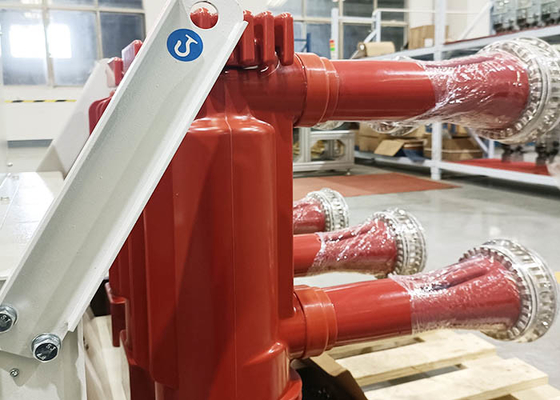

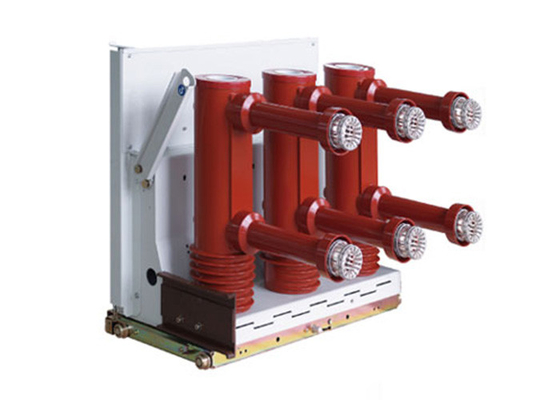

VS1 Handcart Circuit Breaker VS1 - 24 Indoor High Voltage 24KV 0

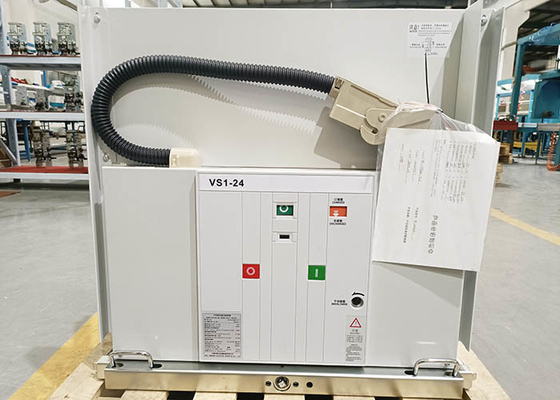

VS1 Handcart Circuit Breaker VS1 - 24 Indoor High Voltage 24KV 1

پارامترهای فنی:

موارد	واحد	تاریخ
ولتاژ محاسبه شده	KV	24
ولتاژ مقاومت در برابر ضربه نامی		125
ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه)		65
فرکانس رتبه بندی شده	هرتز	50
جریان قطع نامی اتصال کوتاه	KA	20	25	31.5
جریان نامی	آ	630 1250	630 1250	1250 1600 2000 2500 3150
دارای جریان مقاومت کوتاه مدت	KA	20	25	31.5
حداکثر جریان قابل تحمل نامی		50	63	80
جریان اتصال کوتاه نامی (مقدار اوج)		50	63	80
ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه)	V	2000
توالی عملیات رتبه بندی شده		باز کردن-0.3S-بستن باز 180S-بستن باز
مدت نامی جریان اتصال کوتاه	اس	4
جریان شکست بانک ظرفیت خازنی تک / پشت به پشت تنظیم جریان قطع	آ	400/400
زمان باز شدن (ولتاژ نامی)	ام‌اس	20 تا 50
زمان بسته شدن (ولتاژ نامی)	ام‌اس	35 تا 70
زندگی ماشینی	بار	10000
زمان قطع جریان قطع اتصال کوتاه نامی	بار	20
سایش مجاز ضخامت تماس های متحرک و ساکن را جمع می کند	میلی متر	3
ولتاژ عملیاتی بسته شدن نامی	v	AC110/220 DC110/220
ولتاژ کاری باز نامی	v	AC110/220 DC110/220
ولتاژ نامی موتور ذخیره انرژی	v	AC110/220 DC110/220
قدرت نامی موتور ذخیره انرژی	w	70
زمان ذخیره انرژی	س	≤15S
فاصله باز شدن تماس	میلی متر	1±14
تماس با سکته مغزی	میلی متر	1±3.5
زمان پرش تماس	ام‌اس	≤2
باز و بسته شدن سه فاز ناهمگونی	ام‌اس	≤2
میانگین سرعت باز شدن (جلو 8 میلی متر)	ام‌اس	0.2±1.4
میانگین سرعت بسته شدن	ام‌اس	0.7±0.2
باز کردن دامنه بازگشت تماس	ام‌اس	≤2
مقاومت مدار اصلی	Ω	≤80 (630A) ≤60 (1250A) ≤40 (1600-2000A) ≤25 (بالای 2500A)
